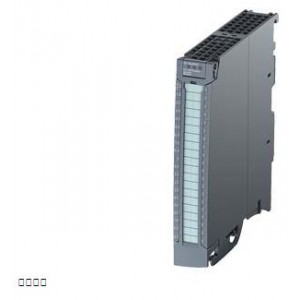

SIMATIC S7-1500， 數字量輸出模塊 DQ16xDC 24V/0.5 A HF； 16 通道分成組，每組 8； 4A 每組； 單通道診斷； 替換值: 開關操作循環計數器用于 連接的執行器。 模塊支持 安全 斷開負載組 至 SIL2 根據 ENIEC 62061:2021 和 Category 3 / PL d 根據 EN ISO 13849-1:2015。 前連接器（螺釘型接線端子 或直插式）單獨訂貨 |
| 一般信息 |
| 產品類型標志 |
驅動CLiQ 16x24VDC/0.5 A 高頻 |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
V1.1.0 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
是 |
| ● 按優先級啟動 |
是 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 SP1 / - |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
V1.0 / V5.1 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 運行模式 |
| ● DQ |
是 |
| ● 帶節能功能的 DQ |
否 |
| ● PWM |
否 |
| ● 凸輪控制（比較值轉換） |
否 |
| ● 過采樣 |
否 |
| ● MSO |
是 |
| ● 集成操作循環計數器 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是; 通過每組 7 A 的內部保險絲 |
| 輸入電流 |
| 耗用電流，***大值 |
30 mA |
| 輸出電壓 / 標題 |
| 額定值 (DC) |
24 V |
| 功率 |
| 來自背板總線的功率輸出 |
1.1 W |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 數字輸出 |
| 數字輸出類型 |
晶體管 |
| 數字輸出端數量 |
16 |
| P 開關 |
是 |
| 可編程的數字輸出端 |
是 |
| 短路保護 |
是; 電子脈沖 |
| ● 響應閾，典型值 |
1 A |
| 感應式關閉電壓的限制 |
L+ (-53 V) |
| 控制數字輸入 |
是 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.5 A |
| ● 照明負載時的***大值 |
5 W |
| 負載電阻范圍 |
| ● 下限 |
48 |
| ● 上限 |
12 k |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
L+ (-0.8 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“1”的允許范圍，***大值 |
0.5 A |
| ● 針對信號“0”的剩余電流，***大值 |
0.5 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
100 µs |
| ● 從 ”1” 到“0”，***大值 |
500 µs |
| 兩個輸出端并聯 |
| ● 用于邏輯連接 |
是 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
100 Hz |
| ● 電感負載時的***大值 |
0.5 Hz; 符合 IEC 60947-5-1，DC-13 |
| ● 照明負載時的***大值 |
10 Hz |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
0.5 A; 參見手冊中的附加說明 |
| ● 每個組的***大電流 |
4 A; 參見手冊中的附加說明 |
| ● 每個模塊的***大電流 |
8 A; 參見手冊中的附加說明 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 等時模式 |
| 加工時間和激活時間 (TWA) ***小值 |
70 µs |
| 總線循環時間 (TDP) ***小值 |
250 µs |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 可接入替代值 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 維護報警 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是 |
| ● 短路 |
是 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
是; 黃色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
8 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 適用于安全關斷標準組件 |
是; FS02 以上版本 |
| 安全關斷標準組件可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
PL d |
| ● 類別符合 ISO 13849-1 |
3 類 |
| ● 符合 IEC 62061 的 SIL |
SIL 2 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; FS03 以上版本 |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C; FS03 以上版本 |
| ● 垂直安裝，***大值 |
40 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
230 g |
