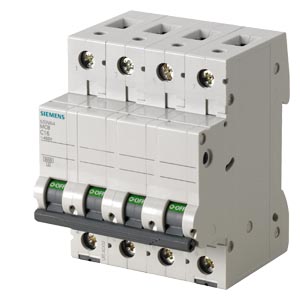

小型斷路器 400V，6kA，4 極，C，40A |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
斷路器 |
| 一般技術數據 |
| 極數 |
4 |
| 電極規格 |
4P |
| 脫扣特性級別 |
C |
| 過壓類別 |
III |
| 污染程度 |
2 |
| 電壓 |
| 電壓類型 / 工作電壓 |
AC |
| 絕緣電壓 (Ui) |
|
| ● 多相位運行時 / AC 時 / 測定值 |
440 V |
| 電源電壓 |
| 供電電壓 / AC 時 / 測定值 |
400 V |
| 值域 / 供電電壓頻率的 |
50/60 Hz |
| 工作電壓 |
|
| ● 多相位運行時 / AC 時 / ***大值 |
440 V |
| ● DC 時 / 測定值 / ***大值 |
72 V |
| 防護等級 |
| 防護等級 IP |
IP20，帶連接導線 |
| 交換容量 |
| 電流通斷能力 |
|
| ● 根據 EN 60898 / 測定值 |
6 kA |
| 能源限制等級 |
3 |
| 耗散 |
| 損耗功率 [W] / 電流測定值時 / AC 時 / 在熱運行狀態中 / 每個電極 |
3.3 W |
| 電力 |
| 工作電流 |
|
| ● 30 °C 時 / 測定值 |
40 A |
| ● 40 °C 時 / 測定值 |
37.72 A |
| ● 45 ℃ 時 / 測定值 |
36.53 A |
| ● 50°C 時 / 測定值 |
35.3 A |
| ● 55 ℃ 時 / 測定值 |
34.02 A |
| ● AC 時 / 測定值 |
40 A |
| 產品詳細信息 |
| 產品特點 |
|
| ● 無鹵素 |
是的 |
| ● 可密封 |
是的 |
| ● 不含硅 |
是的 |
| 產品擴展 / 可安裝 / 輔助裝置 |
是的 |
| 連接 |
| 可連接的導線截面 / 單芯線的 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
25 mm² |
| 可連接的導線截面 / 多芯線 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
25 mm² |
| 可連接的導線截面 / 細芯線的 / 帶有電纜末端加工 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
25 mm² |
| 擰緊扭矩 / 螺栓連接時 |
|
| ● ***小值 |
2.5 N·m |
| ● ***大值 |
3 N·m |
| 機械設計 |
| 高度 |
90 mm |
| 寬度 |
72 mm |
| 深度 |
76 mm |
| 安裝深度 |
70 mm |
| 寬度分配單元的數量 |
4 |
| 裝入位置 |
任意的 |
| 環境條件 |
| 抗震強度 / 符合 IEC 60068-2-6 |
50m/s²，在 25 至 150 Hz 時 |
| 環境溫度 / 運行期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
45 °C |
| 環境溫度 / 存放期間 |
|
| ● ***小值 |
-40 °C |
| ● ***大值 |
75 °C |
