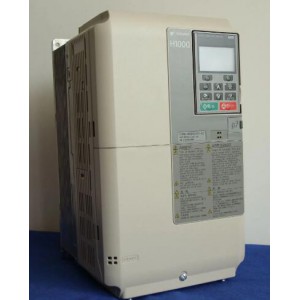

重載高性能變頻器（內置起重專用模式）

技術手冊

資料編號　SICP C710616 37D

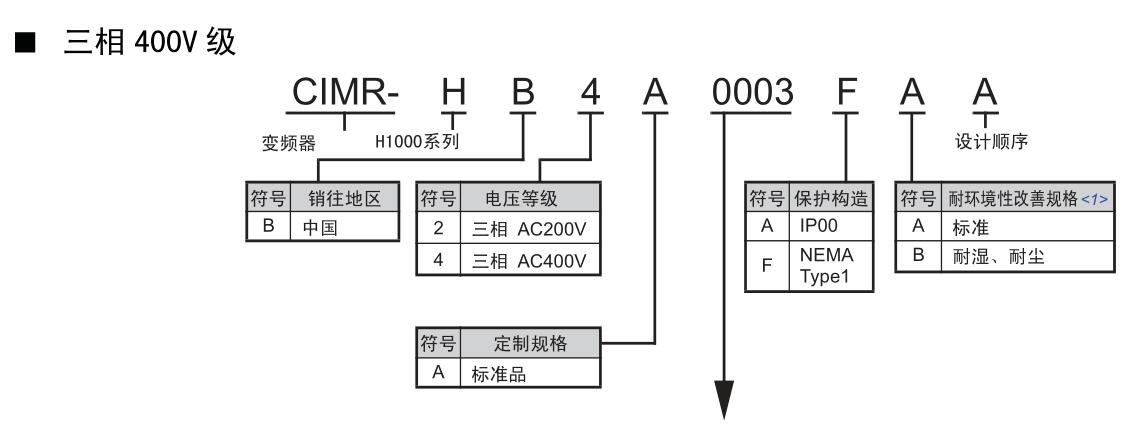

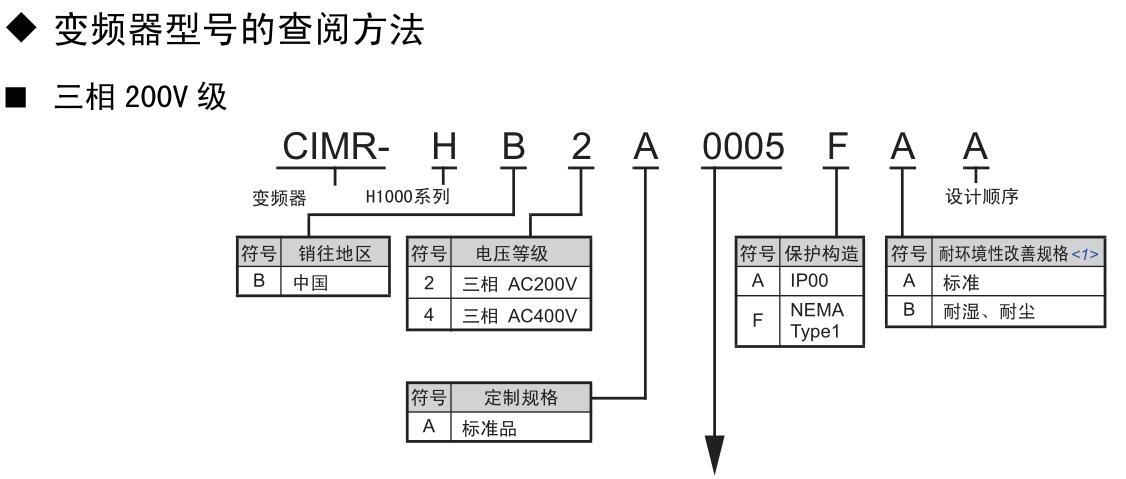

型 號 CIMR-HB

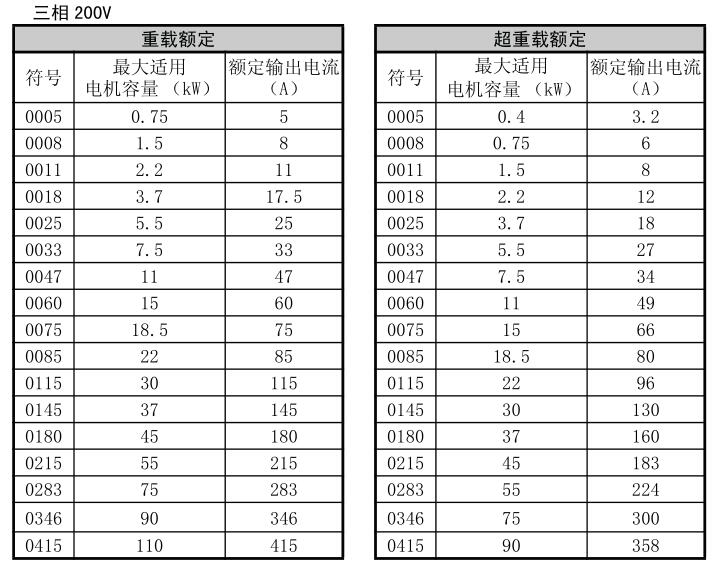

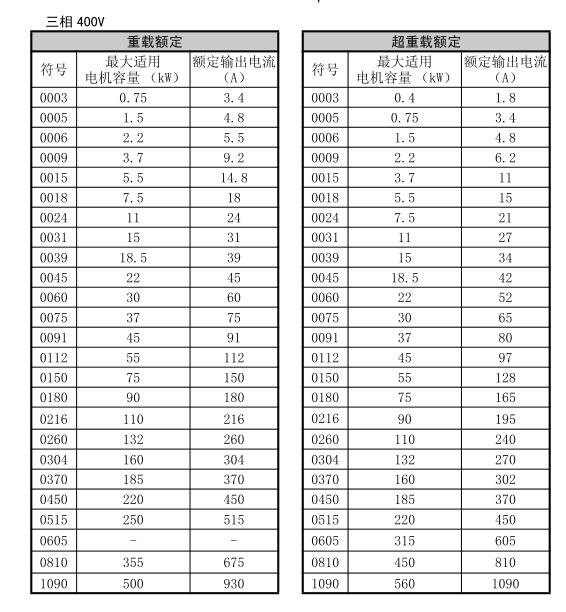

容量范圍 200V級（三相電源用）0.4～110kW

400V級（三相電源用）0.4～560kW

歐:

高輸出&高性能

可靠的轉矩限制(驅動感應電機、同步電機時)

需要保護機械時,通討失量控制下的高精度轉知限制功 能,限制輸出轉矩。

有突發的負載變化時,通過轉矩限制功能保護機械。

高控制精度(驅動感應電機、同步電機時)

高控制精度提升機械性能。

新方式的在線自學習和自適應控制,抑制電機溫度上升時 的影響。

高響應和防止振動·過沖

V電機，PV電機都能實現50Hz以上的速度響應。(帶PG控制的場合)

機械剛性不足的場合,通過加減速補償(前饋功能),可以 實現無振動,過沖的響應。速度控制器(ASR)的調試管

單。

加減速時間·S字特性切換,使加減速平穩。

高精度轉矩控制(驅動感應電機、同步電機時)

IM電機、PM電機都能實現高精度轉矩控制(±5%)。帶PG矢量控制時可以�？梢詫崿F(xiàn)速度限制輸入方式、速度優先回路動作、轉矩指令極性的微調。適應控制可以抑制電機溫度上升及電動/再生切換時的影響。

歐:

根據喜好定制變頻器

配備可視編程功能 DriveWorksEZ*配備 USB 端口,便于連接計算機

輕松調試

自動設定適宜的參數耐環境性

耐環境性設計

標準產品符合RoHS(歐州特定有害物質使用限制)指令

采用Swing PWM方式,在抑制電磁干擾的同時還降低了刺耳的噪音抑制電源高次諧波

多種通信選購卡

標準配備 RS-422/485 通信功能

安裝通信選購卡,即可用于PROFIBUS-DP、DeviceNet、CC-Link、CANopen、LONWORKS* MECHATROLINK-|*等各種現場網絡

節省布線和空間,機械的設計、安裝、維護均方便

長壽命設計

變頻器設計壽命 :10年

同步電機由于轉子無銅損,軸承溫度低,因此電機軸承的壽命約為感應電機的2倍通過診斷預測壽命,可以輸出易損件維護時間的提醒信號

簡單維護

帶參數備份功能的可拆卸式端子排支持工具DriveWizard Plus*參數拷貝功能

安全&高可靠性

符合安全標準

符合EN954-1 Cat.3及IEC/EN61508 SIL2

增加了可收視安全功能動作的EDM(External Device Monitor)功能

確實可靠的制動功能

使用過勵磁制動功能,無制動電陽也能緊急制動

擴展了內置制動晶體管的機型,若增加制動電阻,可獲得 更大的制動力

停電時的安全停止

配備停電時電機，不自由運行，而能快速安全減速停止的 KEB(Kinetic Eneray Back-up)功能
