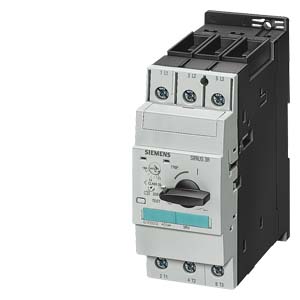

斷路器 100 A, 額定電流 100 A， 用于起動器組合， 短路脫扣器 1235 A， 螺釘終端 標準交換容量 SIRIUS
產品品牌名稱		SIRIUS
產品名稱		斷路器
產品的規格		用于起動器組合
產品類型名稱		3RV5
綜合技術數據
斷路器的結構尺寸		S3
損耗功率 [W] 總計 典型		38 W
絕緣電壓 污染度 3 時 AC 時 測定值		690 V
抗沖擊電壓能力 測定值		6 kV
耐沖擊性 符合 IEC 60068-2-27		25g / 11 ms
RoHS 指令（日期）		07/01/2006
環境條件
安裝高度 高度超出水平面以上 ***大值		2 000 m
環境溫度
● 運行期間		-20 ... +60 °C
● 運輸期間		-50 ... +80 °C
相對空氣濕度 運行期間		10 ... 95 %
主電路
極數 用于主電路		3
工作電壓
● 測定值		690 V
● AC-3 時 測定值 ***大值		690 V
工作頻率 測定值		50 ... 60 Hz
工作電流 測定值		100 A
工作電流 AC-3 時 400 V 時 測定值		100 A
開關頻率 AC-3 時 ***大值		15 1/h
保護和監控功能
極限短路電流 (Icu) 分斷能力 AC 時 400 V 時 測定值		50 kA
工作短路電流 (Ics) 分斷能力 AC 時 400 V 時 測定值		25 kA
電流動作值 無延遲的短路脫扣器的		1 235 A
保護裝置，防止短路導致開關裝置損壞。
產品功能 短路保護		是
短路脫扣器的規格		磁性的
