- 按EN 50047設計
- 防護等級 IP66, IP67
應用:
帶有安全功能的限位開關適用于滑動連接和鉸鏈連接，使用時必須封閉，以保證使用的安全。
本章中所示的所有1級安全開關在與安全控制模塊組合使用時能達到類別3或4，依據ISO 13849-1。
1級限位開關的進一步應用多數是各種各樣的定位職能。各種各樣的操動元件可滿足許多日常任務的要求。
設計及操作方式：
在1級限位開關上，防護裝置和肯定斷開NC觸點正連接。
所有安全開關外殼的防護等級為IP 67 安全開關可以安裝在任何需要的安裝位置。
|

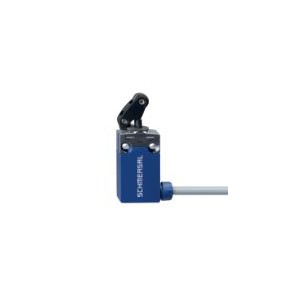

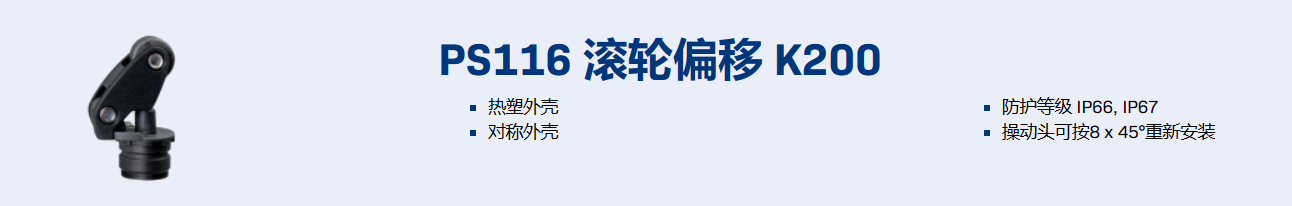

施邁賽限位開關PS116-T11-LR200-K200 滾輪偏移
|
|
|
l帶線右，2M
|
|
l緩動型 1 常開觸點（NO） / 1 打開(NC)
|
|
l熱塑外殼/對稱外殼
|
|
l操動頭可按8 x 45°重新安裝
|
|
l防護等級 IP66, IP67
|
一、
施邁賽限位開關總體數據
| 標準 |
EN IEC 60947-5-1
|
| 端子（機械） |
右面
|
| 外殼結構類型 |
標準結構設計
|
| 操動件類型 DIN EN 50047 |
e
|
| 外殼材料 |
塑料，玻璃纖維加固熱塑塑料，壓鑄鋅，鉻
|
| 活動區域 |
金屬薄膜
|
| 毛重 |
150 g
|
總體數據 - 產品特性
| 安全功能 |
是
|
| 輔助觸點數量 |
1
|
| 安全觸點數量 |
1
|
施邁賽限位開關
安全評估
| 標準 |
EN ISO 13849-1
|
| 任務時間 |
20 年
|
施邁賽限位開關
安全評估 - 安全輸出
| B10D 常閉觸點（NC） |
20,000,000 操作
|
| B10D 常開觸點（NO） |
1,000,000 操作
|
| 注（B10D 常開觸點（NO）） |
在10% Ie 及阻性負載時
|
施邁賽限位開關
機械參數
| 執行元件 |
偏置滾輪搖臂 K200
|
| 機械壽命 |
10,000,000 操作
|
| 操動力 |
7.5 N
|
| 肯定斷開操作力 |
40 N
|
| 操動速度 |
10 mm/min
|
| 操動速度 |
1 m/s
|
| 操動扭矩 |
0.2 Nm
|
| 肯定斷開力矩 |
0.6 Nm
|
施邁賽限位開關
電氣參數
| 依據EN 60947-5-1額定短路電流 |
400 A
|
| 應用類別 AC-15 |
240 VAC
|
| 應用類別 DC-13 |
24 VDC
|
| 應用類別 DC-13 |
1.5 A
|
| 開關元件 |
1個NO 觸點， 1個NC 觸點
|
| 開關原理 |
速動
|
| 回彈時間 |
3 ms
|
| 開關頻率 |
5,000 /h
|
| 切換時間 |
5.5 ms
|
| 觸點材料 |
銀
|
專業銷售施邁賽限位開關、施邁賽安全磁傳感器 、施邁賽安全監控模塊、施邁賽安全開關傳感器等。
