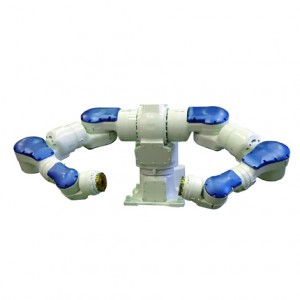

SDA20F
雙臂機器人，**節能多用途。
搭載小型控制柜DX200，省空間。
6軸垂直多關節
負載：20Kg/手臂
動態范圍：2590mm
控制柜：FS100
用途：搬運、組裝/分裝、其他
特點：
**雙臂控制，協調作業
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
小型控制柜，節省空間
| 機器人型號 |
SDA20F |
| 適用控制柜 |
FS100*4 |
| 設置*1 |
F |
| 自由度 |
15 |
| 可搬質量 |
20kg/腕 |
| 垂直伸長度 |
1820mm |
| 水平伸長度 |
2590mm |
| 重復定位精度*2 |
±0.1mm |
| 動作范圍 |
旋轉軸 |
-180°~+180° |
| S軸（旋轉） |
-180° ~ +180° |
| L軸（下臂） |
-110° ~ +110° |
| E軸（肘） |
-170°~+170° |
| U軸（上臂） |
-130° ~ +130° |
| R軸（手腕旋轉） |
-180° ~ +180° |
| B軸（手腕擺動） |
-110° ~ +110° |
| T軸（手腕回轉） |
-180° ~ +180° |
| *大速度 |
旋轉軸 |
125°/s |
| S軸（旋轉） |
130°/s |
| L軸（下臂） |
130°/s |
| E軸（肘） |
170°/s |
| U軸（上臂） |
170°/s |
| R軸（手腕旋轉） |
200°/s |
| B軸（手腕擺動） |
200°/s |
| T軸（手腕回轉） |
400°/s |
| 容許力矩 |
R軸（手腕旋轉） |
58.8N.m |
| B軸（手腕擺動） |
58.8N.m |
| T軸（手腕回轉） |
29.4N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
4.0kg.m2 |
| B軸（手腕擺動） |
4.0kg.m2 |
| T軸（手腕回轉） |
2.0kg.m2 |
| 本體質量 |
380kg |
| 電源容量*3 |
4.4kVA |
1：F=置地式，W=掛壁式，C=倒掛式，S=支架式
2：JIS B 8432為基準。
3：因用途，動作模式而異。
4：僅限搬運用途。
5： 也準備了內置晶體傳感器的規格。
6：SIA1OF的時候是1.0kVA。
7：SIA2OF的時候是1.5kVA。
8：SDA5F的時候是1.5kVA。
9：SDA10F的時候是2.0kVA。
