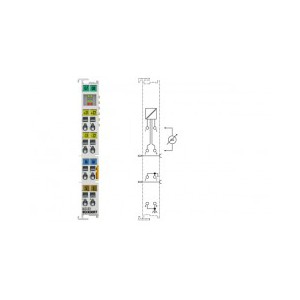

KL2692 | 循環監控端子模塊（看門狗）

KL2692 總線端子模塊可以監控每一循環中由控制器觸發的位。如果觸發信號失靈，則控制器會切斷兩個無源繼電器電路，以防止機器被損壞。觸發信號的失靈可能是由于 PLC 循環中斷、總線電纜或連接器中出現故障或總線設備故障造成的。循環監控時間參數可以設定。通過總線端子模塊的使能輸入端，可在檢測到正確的觸發信號時接通繼電器。

技術參數	KL2692 | KS2692
輸出點數	2 點無源繼電器輸出（常開觸點）
輸入點數	2 點數字量 24 V輸入
額定負載電壓	230 V AC/30 V DC
阻性開關電流	5 A AC/DC
感性開關電流	2 A AC/DC
*小允許負載	5 V DC 時為 10 mA
電氣隔離	500 Vrms (K-bus/現場電位)
K-bus 電流消耗	約 165 mA
過程映像中的位寬	2 x 8 位數據, 1 x 8 位控制/數據
機械壽命 （*�。�	2 x 107
電氣壽命 （*小）	1 x 105 (5 A/30 V DC)
組態	通過總線耦合器或控制器
重量	約 60 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊
