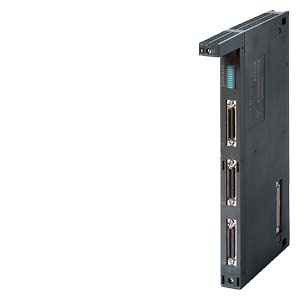

西門子模塊 6DD1607-0CA1 S7-400 EXM 438-1 I/O 擴展
6DD1607-0CA1
EXM 438-1 I/O EXPENSION
 |
SIMATIC S7-400， EXM 438-1 I/O 擴展 用于 FM 458 4x模擬輸出端 16 Bit EXM 438-1 非 備件兼容 EXM438 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 5 V |
是 |
| ● DC 24 V |
是; 從外部鋪設 |
| 輸入電流 |
| 耗用電流，典型值 |
1.5 A |
| 傳感器供電 |
| 輸出電壓類型 |
約 14 V（非自由電勢） |
| 短路保護 |
是; 電子 |
| 輸出電流 |
| ● 額定值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
7.5 W |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-1 至 +6 V 或輸入開啟 |
| ● 對于信號“1” |
+13 至 +33V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
0 mA |
| ● 對于信號“1”，典型值 |
3 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***大值 |
200 µs |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| 短路保護 |
是; 電子/熱學 |
| ● 響應閾，典型值 |
250 mA |
| 感應式關閉電壓的限制 |
電源電壓 +1 V |
| 輸出電壓 |
| ● 對于信號“0”的***大值 |
3 V |
| ● 對于信號“1”，***大值 |
電源電壓 -2.5 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
50 mA |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***小值 |
100 mA |
| ● 針對信號“0”的剩余電流，***大值 |
20 µA |
| ● 總開關電流 |
50 °C 時 80%，所有輸出 50 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
15 µs |
| 模擬輸入 |
| 模擬輸入端數量 |
5; 差動輸入 |
| 輸入范圍（額定值），電壓 |
| ● -10 V 至 +10 V |
是; -10 V：±4 LSB；至 +10 V：±4 LSB (1 LSB = 4.88 mV) |
| — 輸入電阻（-10 V 至 +10 V） |
470 k |
| 模擬輸出 |
| 模擬輸出端數量 |
8; 4 個 16 位輸出；4 個 12 位輸出 |
| 電壓輸出，短路保護 |
是; 相對質量 |
| 電壓輸出，短路電流，***大值 |
16 位：27 mA；12 位：100 mA |
| 輸出范圍，電壓 |
| ● -10 V 至 +10 V |
是 |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
12 bit |
| ● 轉換時間（每個通道） |
45 µs |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
4 AA：16 位；4 AA：12 位 |
| ● 轉換時間（每個通道） |
4 AA (16 位)：2 µs；4 AA (12 位)：4 µs |
| 傳感器 |
| 可連接傳感器的數量，***大值 |
12; 8 個增量編碼器（可同步），4 個***編碼器 |
| 可連接傳感器 |
| ● 增量編碼器（對稱） |
是 |
| ● 增量編碼器（非對稱） |
是 |
| ● ***編碼器 (SSI) |
是; 單匝或多匝編碼器附帶 SSI（同步序列）或者 EnDat 接口 |
| 傳感器信號，增量編碼器（對稱） |
| ● 軌跡標記信號 |
1) 對于軌跡 A 和 B（90°相位轉置），在可能情況下附加起始脈沖 N；2) 對于分離的正向和反向軌跡 |
| ● 輸入電壓 |
0 信號時： -5 至 0 V；1 信號時： +3 至 +5 V；輸入電壓允許范圍： 電壓差 -5 至 +5 V；***大輸入電流： 15 mA（注意在模塊一側不限制�。� |
| 傳感器信號，增量編碼器（非對稱） |
| ● 軌跡標記信號 |
軌跡 A 和 B（90° 相位旋轉），在可能情況下附加起始脈沖 N |
| ● 輸入電壓 |
0 信號時：-30 至 +4 V（15 mA 負載時）；1 信號時：+8 至 30 V（15 mA 負載時）；輸入電壓允許范圍：電壓差 -30 至 +30 V |
| 傳感器信號，***編碼器 (SSI) |
| ● 輸入信號 |
5 V 符合 RS 422 |
| ● 數據信號 |
對偶碼，格雷碼，格雷余碼 |
| ● 脈沖重復頻率，***大值 |
2 MHz; 100 kHz 至 2 MHz （取決于導線長度） |
| 誤差/精度 |
| 線性錯誤（與輸出范圍有關），(+/-) |
(±1 LSB) |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 數字輸入電位隔離 |
否 |
| 數字輸出電位隔離 |
| ● 數字輸出電位隔離 |
否 |
| 模擬輸入電位隔離 |
| ● 模擬輸入電位隔離 |
否 |
| 模擬輸出電位隔離 |
| ● 模擬輸出電位隔離 |
否 |
| 尺寸 |
| 寬度 |
24 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
1 kg |
