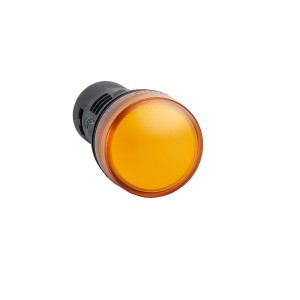

施耐德指示燈XB2BVB5LC AC/DC 24V 橙色LED指示燈
主要信息
| 產品系列 |
Easy Harmony XB2 |
| 產品類型 |
指示燈 |
| 產品短名 |
XB2B |
| 邊框材料 |
塑料 |
| 安裝直徑 |
22 mm |
| 每件單獨銷售數量 |
1 |
| 信號單元頭部形狀 |
圓形 |
| 操作頭或鏡片顏色 |
紅色 |
| 燈源 |
LED燈泡 |
| 燈座 |
內置BA 9s底座 |
| 額定電源電壓 [Us] |
24 V 交流/直流 50/60 Hz |
| 設備簡介 |
產品（非零部件） |
補充信息
| 設備安裝 |
固定孔 - 直徑: 22 mm 22.3 +0.4/0 符合 EN/IEC 60947-5-1 |
| 安裝孔距 |
>= 30 x 40 mm (安裝面板) 金屬 - 厚度: 1…6 mm
>= 30 x 40 mm (安裝面板) 塑料 - 厚度: 1…6 mm |
| 固定模式 |
固定螺母 推薦扭矩: 2.2 N.m (+/- 0.2) |
| 標識 |
CCC
CE |
| 接線能力 |
螺栓緊固, <= 1 x 2.5 mm² with and without cable ends
螺栓緊固, <= 2 x 1.5 mm² with and without cable ends
螺栓緊固, >= 1 x 0.5 mm²
快速接線端子, 連接型號: 6.3 mm |
| 緊固扭矩 |
0.8…1.0 N.m 符合 EN 60947-1 |
| 螺絲頭形狀 |
交叉 兼容 Philips no 1 螺絲刀
交叉 兼容 pozidriv No 1 螺絲刀
一字槽 兼容 平 Ø 4 mm 螺絲刀
一字槽 兼容 平 Ø 5.5 mm 螺絲刀 |
| 額定絕緣電壓 [Ui] |
400 V （污染等級 3) 符合 EN/IEC 60947-1 |
| 額定沖擊耐受電壓 [Uimp] |
6 kV 符合 EN/IEC 60947-1 |
| 信號類型 |
恒定 |
| 電源電壓范圍 |
0.8…1.1 V 交流/直流 |
| 電流消耗 |
<= 20 mA |
| 使用壽命 |
50000 小時 在25°C、額定電壓時 |
| 浪涌耐受 |
1 kV 符合 IEC 61000-4-5 |
| 抗電磁域 |
10 V/m 符合 IEC 61000-4-3 |
| 抗靜電放電 |
4 kV 接觸(金屬部件) 符合 IEC 61000-4-2
8 kV 自由空氣中(絕緣部件里) 符合 IEC 61000-4-2 |
| 高度 |
30 mm |
| 寬度 |
30 mm |
| 深度 |
58 mm |
| 產品凈重 |
0.02 kg |
環境
| 保護處理 |
TC |
| 貯存環境溫度 |
-40…80 °C |
| 運行溫度 |
-25…70 °C |
| 過電壓種類 |
Class I 符合 IEC 60356 |
| IP 保護等級 |
"IP65" 符合 IEC 60529 |
| IK 保護等級 |
IK06 符合 IEC 50102 |
| 符合標準 |
GB/T 14048.5
IEC 60947-5-1
GB/T 14048.1
IEC 60947-1 |
| 產品認證 |
CCC
CE |
| 抗振動 |
5 gn (f= 2…500 Hz) 符合 IEC 60068-2-6 |
| 抗沖擊 |
30 gn (持續時間 = 18 ms) 適用 半正弦沖擊 符合 IEC 60068-2-27
50 gn (持續時間 = 11 ms) 適用 半正弦沖擊 符合 IEC 60068-2-27 |
| 抗瞬時脈沖能力 |
2 kV 符合 IEC 61000-4-4 |
| 電磁輻射 |
等級 B 符合 IEC 55011 |
包裝單位
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
3.0 cm |
| Package 1 Width |
5.77 cm |
| Package 1 Length |
2.96 cm |
| Package 1 Weight |
19.1 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
100 |
| Package 2 Height |
15.0 cm |
| Package 2 Width |
30.0 cm |
| Package 2 Length |
40.0 cm |
| Package 2 Weight |
2.5 kg |
| Unit Type of Package 3 |
PAL |
| Number of Units in Package 3 |
2000 |
| Package 3 Height |
60.0 cm |
| Package 3 Width |
80.0 cm |
| Package 3 Length |
90.0 cm |
| Package 3 Weight |
43.308 kg |
