硅鉬棒安裝使用過程中以下事項(xiàng)需要注意;

1.當(dāng)電爐靠前次使用或長(zhǎng)期停用再次使用時(shí)，須進(jìn)行烘爐干燥。

2.硅鉬棒屬于損耗品，訂做有一定的工期，有一定量的備用品，可便于臨時(shí)更換使用，避免影響生產(chǎn)。

3.定期檢查硅鉬棒加熱元件的各連接點(diǎn)的連接是否緊固，及電爐溫度控制系統(tǒng)的電器連接部分的接觸是否良好

4.硅鉬棒在使用中，接線噴鋁處發(fā)生炸裂，主要原因有的窯爐全封閉，產(chǎn)生的水蒸氣排不出，在硅鉬棒接線端發(fā)生電解鋁反應(yīng)。接觸不好，產(chǎn)熱發(fā)生炸裂。

5.冷端部泄漏的熾熱爐氣，不僅增加爐子的熱損失，甚至?xí)�燒壞�?dǎo)電帶夾頭或引線夾子，應(yīng)加以防護(hù)。

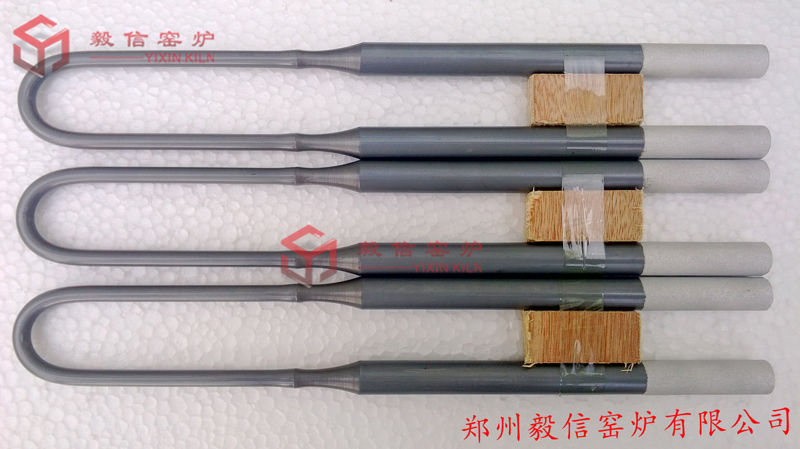

       硅鉬棒是以二硅化鉬為基礎(chǔ)材料制成的電加熱元件，氧化氣氛下高溫使用，表面玻化，生成一層二氧化硅玻璃膜，能保護(hù)硅鉬棒不再氧化，當(dāng)硅鉬棒電熱元件溫度大于1700度，熔點(diǎn)1710℃的SIO2保護(hù)層熔融，由于表面張力的作用，Sio2熔聚成滴，而失去保護(hù)作用。元件在氧化氣氛下在繼續(xù)使用時(shí)，SIO2保護(hù)層再生成。在氧化氣氛下，更能發(fā)揮硅鉬棒耐高溫的性能，硅鉬棒也能在氫氣，氮?dú)猓�惰性氣體中使用。氫氣的露點(diǎn)越低 (即水分含量越低），硅鉬棒的允許使用溫度越低。硫、氟、氯和堿對(duì)元件有害，酸類對(duì)元件發(fā)生反應(yīng)，應(yīng)避免接觸。
