1 系統簡介
隨著經濟社會的發展，建筑樓宇、工業企業的能源消耗在其運營成本支出中均占了較大比重，如果企業缺乏科學的能源管理方案，勢必牽絆企業的快速發展，建立對該樓宇或企業能源供應和消耗過程的全方位監控體系，對于企業實現開源節流起著關鍵的作用。
智慧能源在線監測管理系統應用信息化技術建設數字化能源管理、實現能耗在線監測。對于企業用戶，該軟件可以實時、準確地把握用能單位關鍵工序的能耗，把握能源消費趨勢、加強能耗預測預警、科學制定節能降耗的方案，幫助企業管理者實施精細化竹材料管理，從而促進企業的節鐵路耗：對于建筑用戶，該軟件可以為用戶提供“監控一體化”的整體解決方案，主動尋找高能耗點予以公示，引導樹立節能意識，在滿足舒適性的前提下，提供系統運行的優化調整策略，對降低建筑能耗起到輔助監管的作用。該軟件可廣泛應用于工業企業、工業園區、建筑樓宇、學校、醫院、市政等各行業.

2 系統結構
變配電所綜合自動化監控系統采用三層分布式結構，包括現場設備層、網絡通訊層和站控管理層。

現場設備層即智慧能源在線監測管理系統的監測范圍，主要是各種能源計量器具，如電能計量儀表、智能遠傳水表、遠傳氣表、流量計等。
網絡通訊層是智慧能源在線監測管理系統中數據信息交換的橋梁.該層設備主要有能耗網關、網絡交換機及通訊鏈路組成的現場總線網絡和以太網。
站控管理層面向智慧能源在線監測管理系統的使用者和企業管理者。由數據服務器主機和必要的外設組成。數據服務器內安裝妥迪 TDBMS-300 智慧能源在線監測管理軟件、數據庫軟件（開源）和相應的服務軟件等，為使用者提供了簡單友好而又功能齊備的人機界面。

3 設計依據
系統的設計滿足以下所列制造和試驗標準：
中華人民共和國節約能源法
GB/T23331-2009      能源管理體系要求
GB/T15316-2009      節能檢測技術通則
GB/T15587-2008      工業企業能源管理導則
GB/T17167-2006      用能單位能源計量器具配置和管理通則
GB/T13234-2009      企業節能量計算方法
GB/T 6422-2009      用能設備能量測試導則
GB/T 5623-2008      產品電耗定額制定和管理導則
GB/T 2589-2008      綜合能耗計算通則
GB/T 3485           評價企業合理用電技術導則
GB/T 19862-2005     電能質量監測設備通用要求
GB/T 15945-2008     電能質量 電力系統頻率偏差
GB/T 12326-2008     電能質量 電壓波動和閃變
GB/T 14549-93       電能質量 公用電網諧波
GB/T12325-2008      電能質量供電電壓偏差
GB/T 15543-2008     電能質量三相電壓不平衡
GB/T 18481-2001     電能質量-暫時過電壓和瞬態過電壓
GB/T 13462-2008     電力變壓器經濟運行
《國家機關辦公建筑和大型公共建筑能耗監測系統技術導則》
《高等學校校園建筑節能監管系統建設技術導則》
《醫院建筑用能模式及能耗評價指標研究現狀》
國家、地方和行業相關的其他技術標準或規范

4 技術指標
◇ 能耗數據更新周期：實時或≤1minute
◇ 網絡速率：100兆或1000兆
◇ 海拔高度：≤2500m
◇ 工作環境溫度范圍：0℃～+65℃
◇ 存儲環境溫度范圍：-20℃～+85℃
◇ 相對濕度：    ≤95%(25℃)
◇ 軟件使用壽命：8～15年（軟件生命周期）
◇ 系統平均無故障時間：系統MTBF≥30000小時
◇ 服務器 CPU負載率：≤30%
◇ 數據接口： 開放向上級平臺轉發或上傳數據的通訊接口

5 系統功能

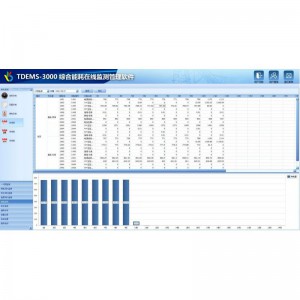

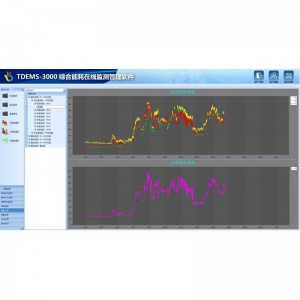

妥迪TDEMS-3000智慧能源在線監測管理軟件通過建立覆蓋整個樓宇（針對工廠為覆蓋全廠）的能源計量體系（能源介質包括電、冷/熱水、燃氣及能源消耗），實現自動化能源數據采集，可視化顯示和報表查詢，從而找出能源使用成本構成，按能源個質（電、水、氣），按時間（尖峰平谷、小時、天、月、年），按區域（集團、子公司、建筑物（車間）、樓層（生產線）、設備），按類別（照明插座、空調、動力、特殊），幫助企業實現降低能源使用成本。
