產品簡介

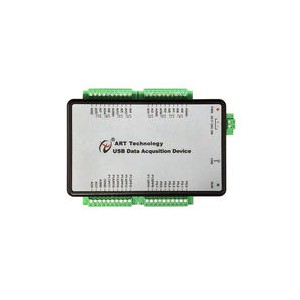

USB3101A/02A/03A/04A/05 A/06A 是一款多功能數據采集卡。該板卡提供 16 RSE / NRSE 通道 或 8 通道 DIFF 模擬量輸入；2 通道模擬量同步輸出；16 路可編程 I/O；1 路計數器。 USB3101A/02A/03A/04A/05 A/06A 的主要應用場合為：電子產品質量檢測、信號采集、過程控 制、伺服控制。
指標參數
|
模擬量輸入
|
通道數
|
16通道（RSE、NRSE）、8通道（DIFF）
|
|
精度
|
16位
|
|
AD緩存
|
4K字FIFO存儲器
|
|
采樣頻率
|
100KS/s
|
|
外時鐘范圍
|
0~100KHz
|
|
程控增益
|
1倍
|
|
校準方式
|
軟件自動校準
|
|
通道掃描方式
|
異步循環掃描
|
|
采樣模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
AD量程
|
±10V
|
|
工作電壓高達
|
±12V
|
|
保護電壓
|
±25V
|
|
AD觸發方式
|
軟件觸發、通道模擬量觸發、外部數字量觸發
|
|
耦合方式
|
直流耦合
|
|
輸入阻抗
|
1GΩ
|
|
模擬量輸出
|
通道數
|
2路
|
|
精度
|
14位
|
|
采樣范圍
|
±10V
|
|
采樣速率
|
每通道高達50Ksps
|
|
存儲器深度
|
4K字（點）FIFO存儲器
|
|
校準方式
|
軟件自動校準
|
|
采樣模式
|
單點（按需）采樣、有限點采樣、連續采樣
|
|
觸發源
|
軟件強制觸發、數字觸發
|
|
數字量
|
通道數
|
16路
|
|
電氣標準
|
TTL兼容
|
|
配置方式
|
程控I/O方向與狀態
|
|
默認上電狀態
|
用戶可配置
|
|
輸入輸出邏輯電平
|
高電平：高達5V，低至3V
低電平：高達0.8V，低至0V
|
|
單通道驅動能力高達
|
-20mA @ Source電流
25mA @Sink電流
|
|
CTR計數器
|
通道數
|
1路加法計數器
|
|
位數
|
32位
|
|
計數器源
|
PFI0
|
|
輸入頻率高達
|
5MHz
|
|
安裝方式
|
可配導軌（選配）、平面安裝
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
