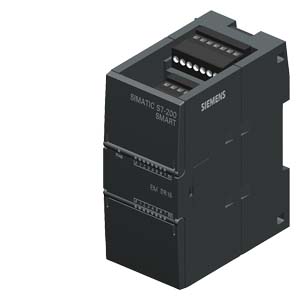

SIMATIC S7-200 SMART，數字輸入/輸出 SM DR16，8 個數字輸入/8 個數字輸出， 8 DI 24V DC，灌電流/拉電流， 8 DO，繼電器 2A

一般信息

產品類型標志

SM DR16，DI 8x24 VDC，DQ 8x 繼電器 / 2 A

電源電壓

額定值 (DC)

24 V

允許范圍，下限 (DC)

20.4 V

允許范圍，上限 (DC)

28.8 V

輸入電流

耗用電流，典型值

80 mA; 24 V DC 輸入功率的電流

來自背板總線 DC 5 V，典型值

115 mA; 5 V DC 來自 CPU 模塊

數字輸入

數字輸入端數量

8

● 在組件中

2

輸入端的并聯開關

是

輸入特性符合 IEC 61131，類型 1

是

可同時控制的輸入端數量

水平安裝位置

— ***高可達 50 ℃，***大值

8

垂直安裝位置

— ***高可達 40 ℃，***大值

8

輸入電壓

● 輸入電壓類型

DC

● 額定值 (DC)

24 V

● 對于信號“0”

< 5 V DC

● 對于信號“1”

+15 至 +30 V

輸入電流

● 對于信號“0”，***大值（允許的閉路電流）

1 mA

● 對于信號 “1”，***小值

2.5 mA

● 對于信號“1”，***大值

5 mA

● 對于信號“1”，典型值

4 mA

輸入延遲（輸入電壓為額定值時）

對于標準輸入端

— 從“0”到“1”時，***大值

200 µs

— 從“1”到“0”時，***大值

200 µs

導線長度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

300 m

數字輸出

數字輸出端數量

8

短路保護

否

輸出電流

● 對于信號“1”的額定值

2 A

電阻負載時的輸出延遲

● 從 “0” 到“1”，***大值

10 ms

● 從 ”1” 到“0”，***大值

10 ms

兩個輸出端并聯

● 用于邏輯連接

否

● 用于增加功率

否

● 用于冗余控制負載

否

繼電器輸出端

● 繼電器輸出端數量

8

● 繼電器線圈 L+ (DC) 的電源電壓

24 V

— 反極性保護

是

● 繼電器的耗用電流（所有繼電器的線圈電流），***大值

80 mA

觸點的通斷能力

— 電感負載時的***大值

2 A

— 照明負載時的***大值

30 W; DC 時 30 W，AC 時 200 W

— 在電阻負載時，***高可達 50 ℃，***大值

2 A

— 在電阻負載時，***高可達 60 ℃，***大值

2 A

— 電阻負載時的***大值

2 A

— 連續熱電流，***大值

2 A

導線長度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

150 m

報警/診斷/狀態信息

診斷顯示 LED

● 用于輸入端狀態

是

● 用于輸出端狀態

是

電位隔離

數字輸入電位隔離

● 在通道之間

是; 光電耦合器

數字輸出電位隔離

● 在通道之間

是; 繼電器，干式觸點

絕緣

絕緣測試，使用

輸入隔離 500 V AC/每分鐘；輸出隔離 1500 V AC/每分鐘

EMV

抗靜態放電干擾的能力

● 抗靜態放電干擾的能力符合 IEC 61000-4-2

是; ±4 kV 接觸放電（符合 IEC 801-2/IEC 1000-4-2；ESD）；±8 kV 空氣放電（符合 IEC 801-2/IEC 1000-4-2；ESD）

— 空氣放電時的試驗電壓

8 kV

— 接觸放電時的試驗電壓

4 kV

針對高頻電磁場的抗干擾能力

● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3

是

— 高頻輻射的頻率范圍

80 到 1000 MHz，10 V/m，1.4 到 2.0 GHz，3 V/m，2.0 到 2.7 GHz，1 V/m（87 MHz 到 187 MHz，174 MHz 到 230 MHz 以及 470 MHz 到 790 MHz 的范圍內： 3V/m）

與導線相關的抗干擾能力

● 電源導線的抗干擾能力符合 IEC 61000-4-4

是; 2 kV 符合 IEC 61000-4-4，脈沖

● 信號導線的抗干擾能力，符合 IEC 61000-4-4

是; ±2 kV 符合 IEC 61000-4-4，脈沖

針對沖擊電壓的抗干擾能力（浪涌）

● 電源導線的抗干擾能力符合 IEC 61000-4-5

是; 帶有前置保護元件

● 非對稱耦合

— 電源導線上的試驗電壓

2 kV

— 信號導線（大于 30 米）上的試驗電壓

2 kV

針對通過高頻場引起的導線干擾量的抗干擾能力

● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6

是

● 針對高頻射線的抗干擾性，符合 IEC 61000-4-6

是; 10 V/m，附帶 80 % 調幅 1 kHz

— 9 kHz ... 80 MHz 范圍內在 80% 的 1KHz 調幅下的試驗電壓

10 V

依據 EN 55 011 標準抑制無線電干擾輻射

● 無線電輻射干擾

發射干擾符合 EN 50081-2，依據 EN 55011 檢測，等級 A，組 1

● 極限值等級 A 適用于工業領域中的應用

是

防護等級和防護類別

防護等級 IP

IP20

標準、許可、證書

CE 標記

是

環境要求

相對空氣濕度

● 25 °C 時無冷凝運行，***大值

95 %

尺寸

寬度

45 mm

高度

100 mm

深度

81 mm

重量

重量，約

201.9 g
