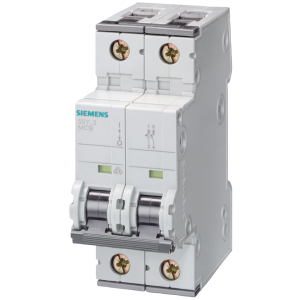

小型斷路器 400V 6kA，2 極，D，40A |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
斷路器 |
| 一般技術數據 |
| 極數 |
2 |
| 電極規格 |
2P |
| 脫扣特性級別 |
D |
| 機械式使用壽命（轉換周期） 典型 |
10 000 |
| 過壓類別 |
III |
| 污染程度 |
3 |
| 電壓 |
| 電壓類型 工作電壓 |
AC |
| 絕緣電壓 (Ui) |
|
| ● 單相位運行時 AC 時 測定值 |
440 V |
| ● 多相位運行時 AC 時 測定值 |
440 V |
| 電源電壓 |
| 供電電壓 |
|
| ● AC 時 測定值 |
400 V |
| 值域 供電電壓頻率的 |
50/60 Hz |
| 工作電壓 DC 時 測定值 ***大值 |
72 V |
| 防護等級 |
| 防護等級 IP |
IP20，帶連接導線 |
| 交換容量 |
| 電流通斷能力 |
|
| ● 根據 EN 60898 測定值 |
6 kA |
| 耗散 |
| 損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極 |
3 W |
| 電力 |
| 工作電流 |
|
| ● 35 °C時 測定值 |
40 A |
| ● 40 °C 時 測定值 |
37.6 A |
| ● 45 ℃ 時 測定值 |
36.36 A |
| ● 50°C 時 測定值 |
35.04 A |
| ● 55 ℃ 時 測定值 |
33.68 A |
| ● AC 時 測定值 |
40 A |
| 使用的適宜性 |
機械制造/工業 |
| 產品詳細信息 |
| 產品組件 |
|
| ● 上方組合端子 |
是 |
| ● 下方組合端子 |
是 |
| ● 可一同切斷的中性線 |
否 |
| 產品特點 |
|
| ● 符合 EN 60204-1 的主開關特點 |
否 |
| ● 無鹵素 |
是 |
| ● 可密封 |
是 |
| ● 不含硅 |
是 |
| 產品擴展 可安裝 輔助裝置 |
是 |
| 短路 |
| 短路電流 (Icn) 分斷能力 |
|
| ● AC 時 根據 UL 1077 和 CSA C22.2 235 號 |
5 kA |
| 連接 |
| 可連接的導線截面 單芯線的 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
35 mm² |
| 可連接的導線截面 多芯線 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
35 mm² |
| 可連接的導線截面 細芯線的 帶有電纜末端加工 |
|
| ● ***小值 |
0.75 mm² |
| ● ***大值 |
25 mm² |
| 擰緊轉矩 [lbf·in] 螺栓連接時 |
|
| ● ***小值 |
22 lbf·in |
| ● ***大值 |
31 lbf·in |
| 擰緊扭矩 螺栓連接時 |
|
| ● ***小值 |
2.5 N·m |
| ● ***大值 |
3.5 N·m |
| 位置 電源連接電纜 |
任意 |
| 機械設計 |
| 高度 |
90 mm |
| 寬度 |
36 mm |
| 深度 |
76 mm |
| 安裝深度 |
70 mm |
| 寬度分配單元的數量 |
2 |
| 緊固類型 |
快速緊固系統 |
| 裝入位置 |
任意的 |
| 凈重 |
280 g |
| 環境條件 |
| 環境溫度影響 |
***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C |
| 抗震強度 符合 IEC 60068-2-6 |
5 至 25Hz 時 ±1mm；25 至 150Hz 時 50m/s² |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
55 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-40 °C |
| ● ***大值 |
75 °C |
| 測試循環數量 適用于環境檢測 根據 IEC 60068-2-30 |
28 |
