基礎數據

·

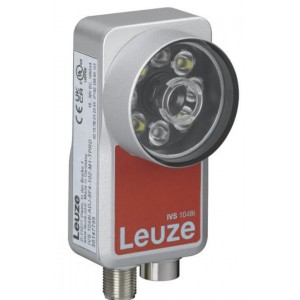

· 系列IVS 1048i

· 成像儀Sony 全局快門技術

·

功能

·

· 軟件功能零件識別：亮度、對比度、表面像素、邊緣像素, 定位：表面、邊緣、形狀, 測量：角度、圓、距離、點對點、點對線, 計數：表面、邊緣、形狀

·

光學數據

·

· 讀取距離50 ... 2,000 mm, 取決于鏡頭

· 光源LED, 紅/白，內部可切換

· 傳輸信號波形脈沖

· 相機水平分辨率736 px

· 相機垂直分辨率480 px

· 像素尺寸3.45 x 3.45 µm

· 焦距8 mm

· 電子快門速度0.025 ... 2 ms

· 相機類型單色

· 鏡頭連接S-Mount

· 光圈數量 (F)4

·

電氣數據

·

· 保護電路反極性保護, 短路保護

·

性能數據

·

· 供電電壓 U_B18 ... 30 V, DC

· ***大功率消耗24 W, 24 V DC

·

輸入端

·

· 數字開關量輸入數3 光束

·

開關量輸入

·

· 電壓類型DC

·

數字開關量輸入 1

·

· 功能可編程

·

數字開關量輸入 2

·

· 功能可編程

·

數字開關量輸入 3

·

· 功能觸發器

·

輸出

·

· 數字開關量輸出數5 光束

·

開關量輸出

·

· 電壓類型DC

· ***大開關電流100 mA

· 開關電壓高：≥(U_B-2V), 低：≤2V

·

開關量輸出1

·

· 開關元件MOSFET-半導體

· 開關原理推挽

· 功能可編程

·

開關量輸出2

·

· 開關元件MOSFET-半導體

· 開關原理推挽

· 功能可編程

·

開關量輸出3

·

· 開關元件MOSFET-半導體

· 開關原理推挽

· 功能可編程

·

開關量輸出4

·

· 開關元件MOSFET-半導體

· 開關原理推挽

· 功能可編程

·

開關量輸出5

·

· 功能就緒

·

接口

·

· 類型以太網

·

以太網

·

· 結構客戶, 服務器模式

· 地址分配手動地址分配, DHCP

· 傳輸速度10 / 100 Mbit/s

· 功能過程

· 開關功能性無

· 傳輸協議TCP/IP、UDP、Telnet、FTP/SFTP、Profinet

·

Profinet

·

· 功能過程

· 性能等級B

· 協議PROFINET RT

· 開關功能性無

· 傳輸速度100兆位/秒

·

連接

·

· 接口數量2 光束

·

連接1

·

· 功能供電電源, 信號輸入, 信號輸出

· 類型接頭

· 螺紋規格M12

· 類型插頭

· 材料金屬

· 引腳數12 個引腳

· 編碼A-編碼

·

連接2

·

· 功能Ethernet，輸入, 數據接口

· 類型接頭

· 螺紋規格M12

· 類型插座

· 材料金屬

· 引腳數8 個引腳

· 編碼X-編碼

·

機械參數

·

· 設計方形

· 尺寸（寬 x 高 x 長）45 mm x 85 mm x 35 mm

· 外殼材料金屬

· 金屬外殼壓鑄鋅

· 鏡頭蓋材料塑料(PMMA)

· 凈重265 g

· 外殼顏色銀

· 緊固類型安裝螺紋, 通過可選安裝設備

·

操作和顯示

·

· LED數3 光束

· 配置類型Vision Studio軟件

·

環境數據

·

· 環境溫度，工作0 ... 50 °C

· 環境溫度，儲藏-20 ... 70 °C

· 相對濕度(不凝結)90 %

·

認證

·

· 防護等級IP 67, EN 60529，帶不同的接頭或旋緊蓋

· 安全等級III

· 認證c UL US

· 符合由標準定義的EMC測試程序EN 61000-6-2, EN 61000-6-3

· 符合由標準定義的連續沖擊測試程序IEC 60068-2-27, Ea試驗

· 符合由標準定義的振動測試程序IEC 60068-2-6, FC試驗

·

分類

·

· 稅率編號90318020

· ECLASS 5.1.427310101

· ECLASS 8.027310101

· ECLASS 9.027310201

· ECLASS 10.027310101

· ECLASS 11.027310101

· ECLASS 12.027310101

· ETIM 5.0EC002550

· ETIM 6.0EC002550

· ETIM 7.0EC002550

· ETIM 8.0EC002550
