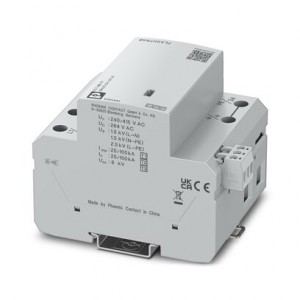

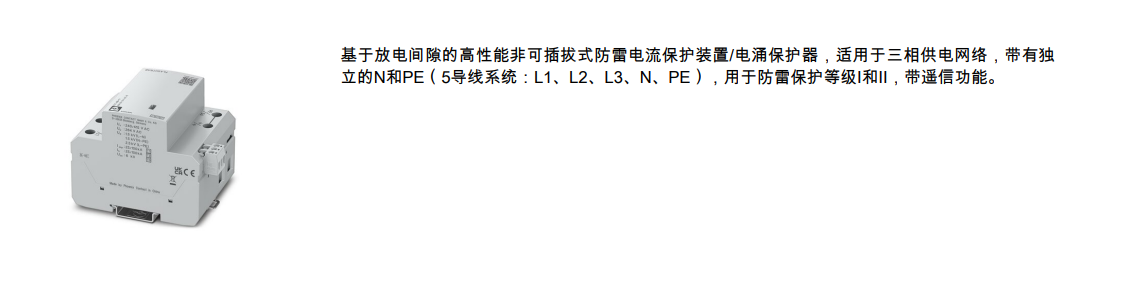

一、產品屬性
|
IEC 類別
|
T1 + T2 + T3
|
|
I + II + III
|
|
EN類型
|
T1 + T2 + T3
|
|
IEC 電源系統
|
TN-S
|
|
TT
|
|
類型
|
導軌安裝模塊，單片
|
|
產品類型
|
組合型
|
|
電涌保護故障報警
|
可視狀態指示窗口和遠程遙信報警觸點
|
|
過電壓類別
|
IV (在主電路和輔助回路之間)
|
|
II (輔助回路)
|
|
污染等級
|
2
|
二、數據鏈接
|
連接方式
|
螺釘連接
|
|
螺紋
|
M5
|
|
緊固扭矩
|
3Nm (2,5 mm² ... 16 mm²)
|
|
4.5Nm (25 mm² ... 35 mm²)
|
|
剝線長度
|
18 mm
|
|
柔性導線橫截面
|
2.5mm² ... 25 mm²
|
|
硬導線橫截面
|
2.5 mm² ... 35 mm²
|
|
可連接導向橫截面AWG
|
13 ... 2
|
|
連接方式
|
叉形電纜端頭
|
|
柔性導線橫截面
|
2.5 mm² ... 25 mm²
|
遠程遙信報警觸點
|
連接方式
|
采用COMBICON直插式/螺釘連接
|
|
螺紋
|
M2
|
|
緊固扭矩
|
0.5 Nm 0.6 Nm
|
|
柔性導線橫截面
|
0.2 mm² 2.5 mm²
|
|
硬導線橫截面
|
0.2 mm² 2.5 mm²
|
|
可連接導向橫截面 AWG
|
24 ... 12
|
三、尺寸
|

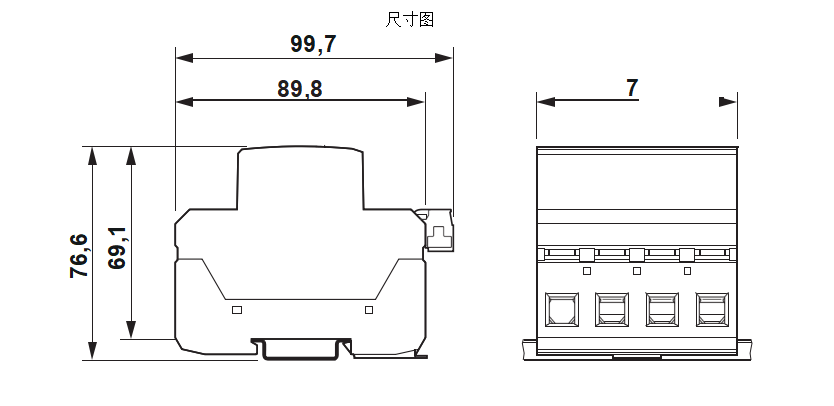

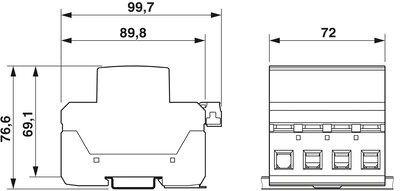

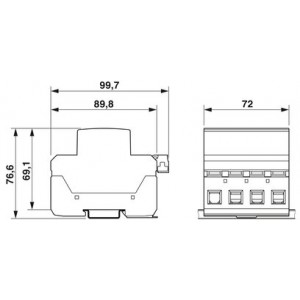

尺寸圖
|
|
|
寬度
|
72 mm
|
|
高度
|
99.7 mm
|
|
深度
|
76.6 mm (7.5 mm（含DIN導軌）)
|
|
水平針距
|
4分區
|
三、規格材料
|
顏色
|
淺灰色RAL 7035
|
|
阻燃等級，符合UL 94
|
V-0
|
|
材料的CTI值
|
600
|
|
絕緣材料
|
PBT
|
|
材料組
|
I
|
|
外殼材料
|
PBT
|

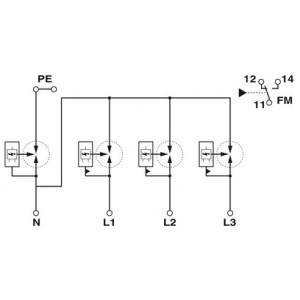

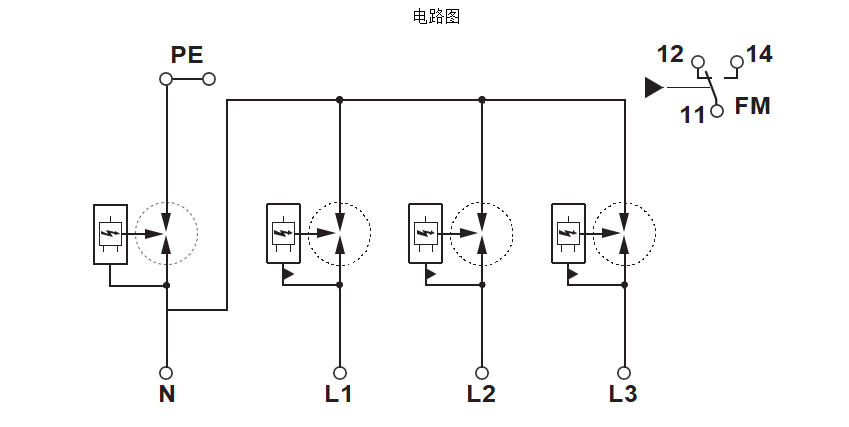

四、機械特性
機械參數
保護電路
|
保護通道
|
L-N
|
|
L-PE
|
|
N-PE
|
|
額定電壓 UN
|
240/415 V AC (TN-S)
|
|
240/415 V AC (TT)
|
|
額定頻率fN
|
50 Hz (60 Hz)
|
|
***大持續電壓Uc
|
264 V AC
|
|
額定負載電流IL
|
80 A (< 55 °C)
|
|
殘流IPE
|
≤ 0.01 mA
|
|
標稱放電電流In (8/20) µs (L-N)
|
25 kA
|
|
標稱放電電流In (8/20) µs (L-PE)
|
25 kA
|
|
標稱放電電流In (8/20) µs (N-PE)
|
100 kA
|
|
組合電涌UOC
|
6 kV
|
|
沖擊電流 (10/350) µs (L-N)，電荷量
|
12.5 As
|
|
沖擊電流 (10/350) µs (L-N)，特征能量
|
156 kJ/Ω
|
|
沖擊電流 (10/350) µs (L-N)，電流峰值Iimp
|
25 kA
|
|
沖擊電流 (10/350) µs (L-PE)，電荷量
|
12.5 As
|
|
沖擊電流 (10/350) µs (L-PE)，特征能量
|
156 kJ/Ω
|
|
沖擊電流 (10/350) µs (L-PE)，電流峰值Iimp
|
25 kA
|
|
沖擊電流 (10/350) µs (N-PE)，電荷量
|
50 As
|
|
沖擊電流 (10/350) µs (N-PE)，特征能量
|
2500 kJ/Ω
|
|
沖擊電流 (10/350) µs (N-PE)，電流峰值Iimp
|
100 kA
|
|
總放電電流Itotal (10/350) µs
|
100 kA
|
|
額定斷開續流值 Ifi (L-N)
|
25 kA
|
|
額定斷開續流值 Ifi (N-PE)
|
100 A
|
|
額定短路電流ISCCR
|
25 kA
|
|
防護等級Up（L-N）
|
≤ 1.5 kV
|
|
電壓保護水平Up (L-PE)
|
≤ 2.5 kV
|
|
電壓保護水平Up (N-PE)
|
≤ 1.5 kV
|
|
殘壓Ures (L-N)
|
≤ 1.5 kV (In時)
|
|
≤ 1.3 kV (12.5 kA時)
|
|
≤ 1.1 kV (5 kA時)
|
|
≤ 1 kV (2.5 kA時)
|
|
殘壓Ures (L-PE)
|
≤ 1.7 kV (In時)
|
|
≤ 1.5 kV (12.5 kA時)
|
|
≤ 1.3 kV (5 kA時)
|
|
≤ 1.2 kV (2.5 kA時)
|
|
殘壓Ures (N-PE)
|
≤ 1.5 kV (In時)
|
|
≤ 1.3 kV (在 50 kA時)
|
|
≤ 1.1 kV (20 kA)
|
|
≤ 1 kV (10 kA時)
|
|
UT下的TOV動作（L-N）
|
457 V AC (5 秒 / 耐受模式)
|
|
457 V AC (120 分鐘 / 耐受模式)
|
|
UT下的TOV動作（N-PE）
|
1200 V AC (200 ms / 耐受模式)
|
|
響應時間tA
|
≤ 100 ns
|
|
***大備用保險絲，帶有V型連接線
|
80 A (gG)
|
|
***大備用保險絲，帶有支線接線
|
315 A (gG)
|
六、環境條件
|
保護等級
|
IP20 (已安裝)
|
|
環境溫度（運行）
|
-40 °C ... 85 °C
|
|
環境溫度（存放/運輸）
|
-40 °C ... 85 °C
|
|
海拔
|
≤ 2000 m (遙信觸點工作電壓 ≤ 250 V)
|
|
≤ 5000 m (遙信觸點工作電壓 ≤ 150 V)
|
|
允許濕度（運行）
|
5 % ... 95 %
|
|
沖擊力（運行）
|
2g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)
|
|
振動（操作）
|
0,5g (9 … 200 Hz / 2.5 h / X, Y, Z)
|
七、標準和規范
電氣間隙和爬電距離
|
標準/規格
|
IEC 61643-11
|
|
標準/規格
|
EN 61643-11
|
八、安裝
|
安裝類型
|
DIN導軌： 35 mm
|
