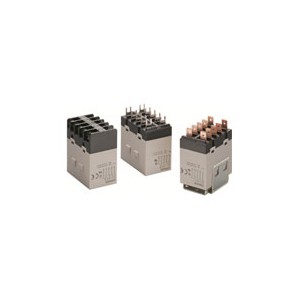

本體

PCB安裝型 PCB端子



接點構成	型號	額定電壓　(V)
4a	G7J-4A-P	AC24、50、100/120、200/240
		DC12、24、48、100
3a1b	G7J-3A1B-P	AC24、50、100/120、200/240
		DC12、24、48、100
2a2b	G7J-2A2B-P	AC24、50、100/120、200/240
		DC12、24、48、100



PCB端子（雙接點）



接點構成	型號	額定電壓　(V)
4a	G7J-4A-PZ	AC200/240
		DC24
3a1b	G7J-3A1B-PZ	AC200/240
		DC12、24



注： 雙接點為， 1a或1b的輸出。

W金屬安裝支架型 螺釘端子



接點構成	型號	額定電壓　(V)
4a	G7J-4A-B	AC24、50、100/120、200/240
		DC12、24、48、100
3a1b	G7J-3A1B-B	AC24、50、100/120、200/240
		DC12、24、48、100
2a2b	G7J-2A2B-B	AC24、50、100/120、200/240
		DC12、24、48、100



W金屬安裝支架型 螺釘端子（雙接點）



接點構成	型號	額定電壓　(V)
3a1b	G7J-3A1B-BZ	AC200/240
		DC12、24



注： 雙接點為， 1b的輸出。

W金屬安裝支架型快接端子



接點構成	型號	額定電壓　(V)
4a	G7J-4A-T	AC24、50、100/120、200/240
		DC12、24、48、100
3a1b	G7J-3A1B-T	AC24、50、100/120、200/240
		DC12、24、48、100
2a2b	G7J-2A2B-T	AC24、50、100/120、200/240
		DC12、24、48、100



W金屬安裝支架型快接端子（雙接點）



接點構成	型號	額定電壓　(V)
4a	G7J-4A-TZ	AC200/240



注： 雙接點為， 1a的輸出。

W金屬支架

訂購下述型號時，請以10個為單位訂購。



適用繼電器型號	品名	型號
G7J-4A-B G7J-3A1B-B(Z) G7J-2A2B-B G7J-4A-T(Z) G7J-3A1B-T G7J-2A2B-T	W支架	R99-04用于G5F
