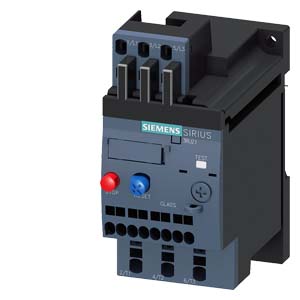

3RU2116-0CC1
過載繼電器 0.18...0.25 A 熱 用于電機保護 尺寸 S00，等級 10 獨立安裝 主電路：彈簧型端子 輔助電路：彈簧型端子 手動/自動復位
|
|
|
|
|
|
|
3RU 熱過載繼電器的可安裝附件
SIRIUS 3RU2136-4.B0 熱過載繼電器
電流高達 100 A 的 3RU21 熱過載繼電器可根據電流大小為負載提供保護以實現正常起動，防止過載或相故障所造成的不允許的高溫升。
過載或失相將導致電機電流超出所設定的額定電流。通過加熱元件，該電流會加熱裝置中的雙金屬條，致使其彎曲，并通過脫扣機構觸發輔助觸點。輔助觸點通過接觸器切斷負載。斷開時間取決于脫扣電流與電流設定值 Ie 之比，并以長期穩定的脫扣特性曲線的形式存儲 請參見 https://support.industry.siemens.com/cs/ww/en/ps/16271/char。
開關位置指示器將脫扣狀態以信號形式發送出去。在一段恢復時間過后，可手動或自動將繼電器復位。
3RU2 熱過載繼電器適用于與變頻器一起進行操作。
設備制造符合環境規定，包含環保和可重復使用的材料。符合所有重要的全球標準和認證。
應用于危險區
3RU2 過載繼電器通過歐洲防爆指令 (ATEX) 和國際防爆標準 (IECEx) 認證。請參見https://support.industry.siemens.com/cs/ww/en/ps/16271/cert。
訂貨號編排方式
|
產品型號
|
訂貨號
|
|
|
熱過載繼電器
|
|
3RU2
|
|
|
|
–
|
|
|
|
|
|
|
裝置類型
|
例如：1 = CLASS 10, 1 NO + 1 NC
|
|
|
|
|
|
|
|
|
|
|
|
規格，額定工作電流 和功率
|
例如，16 = 16 A (7.5 kW)，用于規格 S00
|
|
|
|
|
|
|
|
|
|
|
|
過載脫扣器的設定范圍
|
例如：0A = 0.11 ... 0.16 A
|
|
|
|
|
|
|
|
|
|
|
|
連接方式
|
例如，B = 螺釘型接線端子
|
|
|
|
|
|
|
|
|
|
|
|
安裝方式
|
例如，0 =安裝在接觸器上
|
|
|
|
|
|
|
|
|
|
|
|
示例
|
|
3RU2
|
1
|
1
|
6
|
–
|
0
|
A
|
B
|
0
|
|
注：
該訂貨號編排方式給出了產品型號概覽，用于更好理解訂貨號的含義。
對于具體訂單，請使用選型與訂貨數據中列明的訂貨號。
優勢
3RU21 熱過載繼電器的***重要的功能和優勢在“過載繼電器”節點的概述表中列出。
