IEC 61850-3/62439-3 3 端口全千兆網管型冗余工業以太網交換機

介紹

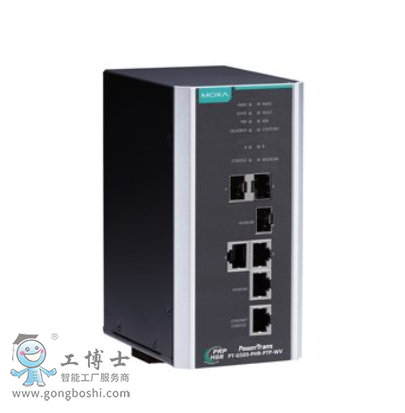

PT-G503-PHR-PTP 系列冗余交換機 (RedBoxes) 符合工業自動化網絡的***新冗余協議標準 IEC 62439-3 條款 4（并行冗余協議，PRP）和 IEC 62439-3 條款 5（高可用性無縫冗余，HSR）。PRP/HSR 確保關鍵型應用中的系統可用度和數據完整性，特別是要求零恢復時間冗余的變電站和過程自動化系統。此產品支持冗余協議耦合和 QuadBox。通過耦合和 QuadBox 功能，從而可以接入 HSR 環網，建立多功能冗余網絡。PT-G503-PHR-PTP 系列配有 3 個 10/100/1000BaseT(X) 和 100/1000BaseSFP 插槽 Combo 端口。

1 個插槽（INTERLINK 端口）用于內部連接 SAN（單端口節點）。另外 2 個端口（LAN A 和 LAN B 端口）用于 PRP/HSR 冗余協議通信。全千兆以太網端口設計確保 PT-G503-PHR-PTP 可為 PRP/HSR 系統提供高性能。

PT-G503-PHR-PTP 系列支持一步端到端透明時鐘模式所需的 IEEE 1588v2 PTP，滿足對時間要求嚴格的應用的需求；還支持 24/48 VDC 或 110/220 VDC/VAC 電源輸入范圍和隔離冗余電源輸入，從而提高電源可靠性。



其他特點和優勢

• PRP（并行冗余協議）：在零恢復時間網絡上，通過兩個獨立通路同時接收不同 LAN 發送的數據或向其發送數據

• HSR（高可用性無縫冗余）：復制每個幀并在 HSR 環網中雙向傳輸，實現零時差切換

• PRP/HSR 耦合：支持從 HSR 環網節點到冗余 PRP LAN 的耦合（多達 7 個 PRP LAN）

• QuadBox 功能：通過 2 臺獨立 RedBoxes 上的 2 個 INTERLINK 端口互聯，支持環網對等耦合

• Fiber Check™ 提供對 SFP 光纖端口的監控和診斷功能

• 基于硬件的 IEEE 1588v2 PTP（精密時間協議）一步端到端透明時鐘，支持***的網絡時間同步

• 通過電子郵件和繼電器輸出自動發出異常警告

• 可通過 Web 瀏覽器、CLI、Windows 管理工具和 ABC-02 自動備份配置器進行配置
