施邁賽限位開關帶有安全功能的限位開關適用于滑動連接和鉸鏈連接，使用時必須封閉，以保證使用的安全。與安全控制模塊組合使用時，此章節所示所有1級安全開關都能達到控制類別3或4，依據ISO 13849-11級限位開關的進一步應用多數是各種各樣的定位職能。各種各樣的操動元件可滿足許多日常任務的要求。
設計及操作方式：
在1級限位開關上，防護裝置和肯定斷開NC觸點正連接。
所有安全開關外殼的防護等級為IP 67 安全開關可以安裝在任何需要的安裝位置。
|

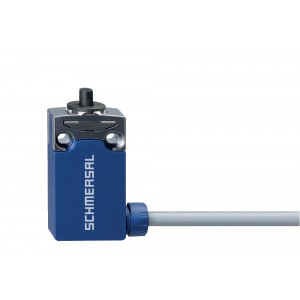

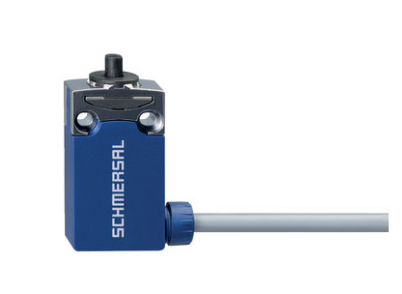

施邁賽限位開關PS116-Z11-LR200-S200
|
|
|
l 帶線 右, 2 m
|
|
l 速動型 1 常開觸點（NO） / 1 打開(NC)
|
|
l 熱塑外殼
|
|
l 對稱外殼
|
|
l 防護等級 IP66, IP67
|
一、總體數據
|
標準
|
EN IEC 60947-5-1
|
|
端子（機械）
|
右面
|
|
外殼結構類型
|
標準結構設計
|
|
操動件類型 DIN EN 50047
|
B
|
|
外殼材料
|
塑料，玻璃纖維加固熱塑塑料，壓鑄鋅，鉻
|
|
觸點材料，電氣
|
銀
|
|
毛重
|
190g
|
二、產品特性
三、安全評估
|
標準
|
EN ISO 13849-1
|
|
任務時間
|
20 年
|
|
B 10D 常閉觸點（NC）
|
20,000,000 操作
|
四、機械參數
|
執行元件
|
柱塞S200
|
|
機械壽命，***少
|
10,000,000 操
|
|
操動力，***小
|
10 N
|
|
肯定斷開操作力，***小
|
40 N
|
|
操動速度，***小
|
10 mm/min
|
|
操動速度，***大
|
0.5 m/s
|
五、機械參數
|
執行元件
|
柱塞S200
|
|
機械壽命，***少
|
10,000,000 操作
|
|
操動力，***小
|
10 N
|
|
肯定斷開操作力，***小
|
40 N
|
|
操動速度，***小
|
10 mm/min
|
|
操動速度，***大
|
0.5 m/s
|
六、Mechanical data - Connection technique
|
終端連接器
|
電纜，4芯
|
|
線纜長度
|
2 m
|
|
線纜截面
|
0.5 mm2
|
|
電纜型號
|
LiYY
|

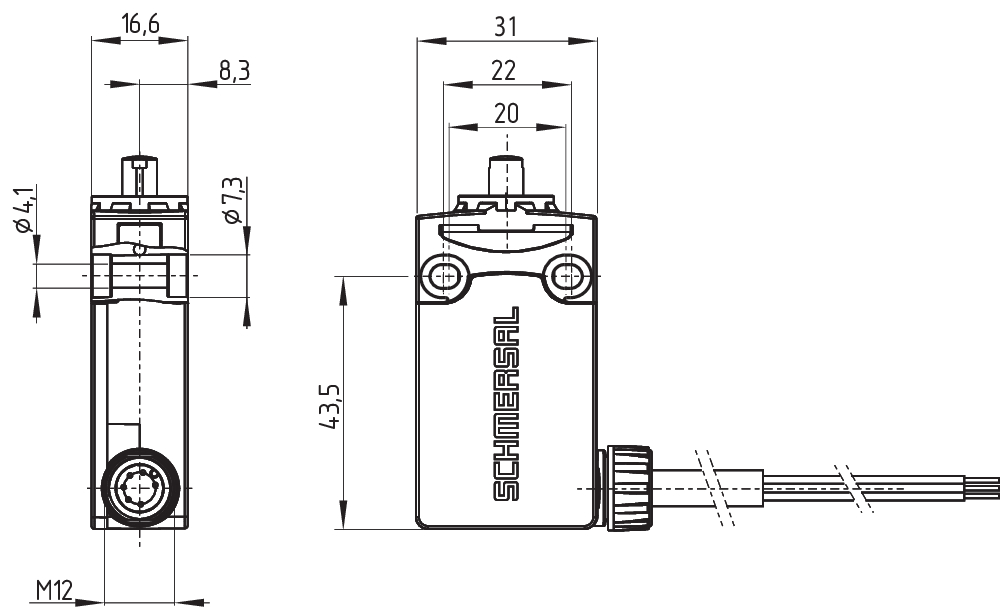

七、尺寸
|
傳感器長度
|
16.6 mm
|
|
傳感器寬度
|
31 mm
|
|
傳感器高度
|
64 mm
|
八、環境條件
|
防護等級
|
IP67
IP66
|
|
環境溫度,***小
|
-30 °C
|
|
環境溫度,***大
|
+80 °C
|
九、
Ambient conditions - Insulation values
|
額定絕緣電壓
|
300 V
|
|
額定沖擊耐受電壓
|
4 kV
|
九、電氣參數
|
熱測試電流
|
5 A
|
|
依據EN 60947-5-1額定短路電流
|
1,000 A
|
|
應用類別 AC-15
|
240 VAC
|
|
應用類別 AC-15
|
3 A
|
|
應用類別 DC-13
|
24 VDC
|
|
應用類別 DC-13
|
1.5 A
|
|
開關元件
|
NO觸點，NC觸點
|
|
開關原理
|
速動
|
|
回彈時間，***大
|
3 ms
|
|
開關頻率
|
5,000 /h
|
|
切換時間，***大
|
5.5 ms
|
