| 產品類型名稱 |

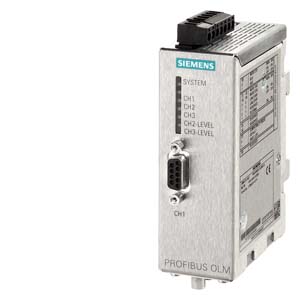

PROFIBUS OLM/G11-1300 V4.0 |
 |
PROFIBUS OLM/G11-1300V4.0 光纖連接模塊帶 1 RS-485 和 1 個玻璃光纖 接口（2 個 BFOC- 插口），1300Nm 軸- 長度適用于遠距離 含信號觸點和 測量輸出 |
| 傳輸率 |
| 傳輸率 / PROFIBUS 中 |
9.6 kbit/s ... 12 Mbit/s |
| 傳輸率 / Profibus PA 中 |
45.45 kbit/s |
| 接口 |
| 電氣/光學連接數量 / 用于網絡組件和終端設備 / ***大值 |
2 |
| 電氣連接數量 |
|
| ● 用于網絡組件和終端設備 |
1 |
| ● 用于測量設備 |
1 |
| ● 用于信號觸點 |
1 |
| ● 適用于電源 |
1 |
| ● 適用于冗余電源 |
1 |
| 電氣連接規格 |
|
| ● 用于網絡組件和終端設備 |
9 針 Sub-D 插口 |
| ● 用于測量設備 |
2 針端子板 |
| ● 適用于電源和信號觸點 |
5 針端子板 |
| 光學連接數量 / 用于光纖 |
1 |
| 光學連接方式 / 用于光纖 |
BFOC 端口 |
| 光學數據 |
| 阻尼量 / 光纖傳輸距離 |
|
| ● 10/125 µm 或 9/125 µm 的玻璃光纖 / 0.5 dB/km 時 / ***大值 |
8 dB |
| 以位時間為單位的流程延遲時間 |
6.5 bit |
| 可耦合的光學功率參考 1 mW |
|
| ● 10/125 µm 或 9/125 µm 的玻璃光纖 / 0.5 dB/km 時 |
-19 dB |
| 光學靈敏度參考 1 mW |
|
| ● 10/125 µm 或 9/125 µm 的玻璃光纖 / 0.5 dB/km 時 |
-29 dB |
| 導線長度 |
|
| ● 10/125 µm 或 9/125 µm 的玻璃光纖 / 0.5 dB/km 時 / ***大值 |
15 km |
| 信號輸入/輸出 |
| 工作電壓 / 信號觸點的 / DC 時 / 額定值 |
24 V |
| 工作電流 / 信號觸點的 / DC 時 / ***大值 |
0.1 A |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / DC 時 / 額定值 |
24 V |
| 供電電壓 / DC 時 |
18.8 ... 28.8 V |
| 產品組件 / 電源輸入端上的保險絲 |
是 |
| 消耗電流 / DC 時 / 24 V 時 / ***大值 |
0.2 A |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP40 |
| 結構形式，尺寸和重量 |
| 結構形式 |
緊湊型 |
| 寬度 |
39.5 mm |
| 高度 |
112 mm |
| 深度 |
74.5 mm |
| 凈重 |
340 g |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| 產品功能 / 冗余 |
| 產品功能 / 環冗余 |
是 |
| 標準，規格，許可 |
| 標準 |
|
| ● 適用于 FM |
FM3611： 1 類，2 級，A、B、C、D 組/T4，1 類，2 區，IIC 組，T4 |
| ● 適用于防爆區 |
EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX0003X |
| ● 針對安全性 / CSA 和 UL |
UL 60950-1，CSA C22.2 編號 60950-1 |
| ● 適用于防爆區 / CSA 和 UL |
UL 1604 和 UL 2279-15（危險場所），CSA C22.2 No. 213-M1987，1 級/2區/A、B、C、D 組 / T4，1 級 / 2 區 / IIC 組 / T4 |
| ● 適用于干擾發射 |
EN 61000-6-4（A 級） |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 資格證明 |
EN 61000-6-2, EN 61000-6-4 |
| ● CE標識 |
是 |
| ● C-Tick |
是 |
| ● CCC / 適用于防爆區符合 GB 標準 |
是 |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
是 |
| ● Det Norske Veritas (DNV) |
是 |
| ● Germanischer Lloyd (GL) |
是 |
| ● Lloyds Register of Shipping (LRS) |
是 |
| ● Nippon Kaiji Kyokai (NK) |
是 |
