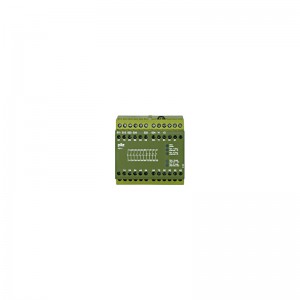

PST 4 24 V DC 6N/O 4N/C

產品物料號: 720300

安全繼電器（獨立式），輸入：帶觸點間短路檢測功能 的1/2通道接線，輸出：6 N/O, 4 N/C, UB = 24V DC,寬度：90 mm ，集成螺釘接線端子，安全門監視器， 同步監控約 4 s ，反饋回路。

技術數據

電氣數據

供電電壓 (V)	24  V
電源電壓類型U1	DC
功率消耗DC	5.5

輸入

輸入的數量

2

半導體輸出

半導體輸出數量

0

繼電器輸出

使用類別AC/DC1標準	EN 60947-4-1
AC1安全控制電壓	240
AC1安全控制***大電流	8
DC1安全控制電壓	24
DC1安全控制***大電流	8
使用類別AC15/DC13標準	EN 60947-5-1
AC15安全控制電壓	230
AC15安全控制***大電流	5
DC13安全控制電壓	24
安全觸點：AC，符合UL標準	240 V AC G. P.
安全觸點：導向器負載	B300, R300
繼電器觸點材料	AgSnO2
繼電器的其他觸點規格	+ 0,2 µm Au

環境數據

設備可使用的氣候適宜性標準	EN 60068-2-78
以攝氏度一表示的環境溫度	-10 - 55  °C
濕度額定值	93 % r.h.40 °C
允許/不允許凝結	不允許
EMC 達到標準 ...	EN 60947-5-1   EN 61000-6-2   EN 61326-3-1
振動測試所依據的標準	EN 60068-2-6
應遵守的間隙與爬電距離標準	EN 60947-1
過電壓等級	III / II
間隙與爬電距離污染程度規范	2
保護類型，安裝	IP54
保護類型，機殼	P_SCHUTZ_GEHAEU_IP40
端子保護類型	IP20

機械數據

安裝位置	beliebig
殼體材料下部	PPO UL 94 V1
外殼材料前板	PMMA
外殼上面部分材質	PPO UL 94 V1
連接端子	Schraubklemme
端子樣式	fest
柔性AWG導體的允許截面面積	24 - 10 AWG
高度尺寸	87  mm
寬度尺寸	90  mm
深度尺寸	121  mm
凈重	530  g
總重	540  g
