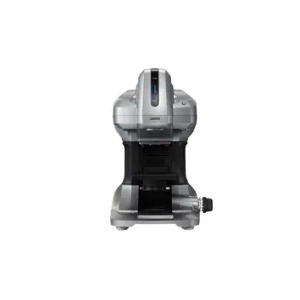

3D輪廓測量儀 頭VR-3050

規格

型號				VR-3050
類型				工作頭
適用控制器				VR-3000K
觀察測量范圍	大視野模式	15 英寸顯示器上的倍率 12x	橫(H)	24mm
			縱(V)	18mm
		15 英寸顯示器上的倍率 25x	橫(H)	12mm
			縱(V)	9mm
		15 英寸顯示器上的倍率 38x	橫(H)	8mm
			縱(V)	6mm
		15 英寸顯示器上的倍率 50x	橫(H)
			縱(V)	4.5mm
	高倍率模式	15 英寸顯示器上的倍率 40x	橫(H)	―
			縱(V)
		15 英寸顯示器上的倍率 80x	橫(H)
			縱(V)
		15 英寸顯示器上的倍率 120x	橫(H)
			縱(V)
		15 英寸顯示器上的倍率 160x	橫(H)
			縱(V)
變焦				1 至 4 倍
可測量高度				大視野模式：10mm(±5mm)*1
顯示分辨率				0.5 µm*2
重復精度(б)	高度測量			0.5µm*3
	寬度測量			大視野模式：1 µm*3
測量精度	高度測量			±3 µm*3
	寬度測量			大視野模式：±5 µm*3
連接功能				手動(XY、Z)*4
載物臺	XY 行程			70 mm*5(200 mm*5)(手動)*6
	Z 行程			88 mm(手動)
	旋轉構造			―
	傾斜構造
操作距離				75 mm
圖像接收元件				1 英寸 400 萬像素單色 C-MOS
投光鏡頭				雙遠心鏡頭 x2
受光鏡頭				雙遠心鏡頭
照明系統	觀察用光源			LED環形照明(白)
	測量用光源			白色 LED
圖像尺寸				1024 x 768 pix, 2048 x 1536 pix
數據處理部				基恩士指定專用 PC(OS 為 Windows7)*7
額定	電源電壓			100 至 240 VAC ±10 %、50/60 Hz
	功率消耗			150 VA
環境抗耐性	環境溫度			+15 至 +30 °C
	相對濕度			35 至 80 % RH (無凝結)
重量				20.6 kg
*1 以焦點位置為中心低倍側 ±5 mm、高倍側 ±0.5 mm 的范圍 *2 高度測量的分辨率 *3 使用基恩士規定的基準規，以基恩士規定的測量模式進行測量時的數值(環境溫度 23±1°C) *4 需要拼接軟件(VR-H2J) *5 使用圖像拼接用手動滑塊(OP-87717)時 *6 VR-3050 需要 XYθ 載物臺(OP-87715) *7 Windows7 Professional 及 Ultimate。
