PSR-CE 系列經濟款菲尼克斯安全繼電器
l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控
l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控
l PSR-CE3 適用于上述所有傳感器
l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能
l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)
l 輸出為3個常開觸點、1個常閉觸點 ，模塊寬度22.5mm，可插拔式螺釘端子

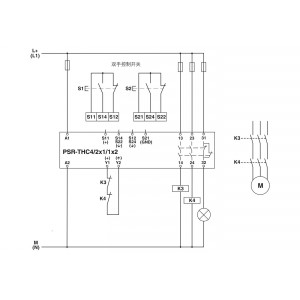

菲尼克斯繼電器，用于雙手控制設備，符合ISO13851IIIC類至SIL3或Cat.4、PLe（根據ENISO13849）標準，同步監測<0.5s，2個常開觸點，1個常閉觸點，安全隔離，寬度：22.5mm，可插拔的螺釘端子
優勢
• 用于雙手控制設備，符合ISO 13851標準IIIC類要求
• ***高可達Cat. 4/PL e（根據ISO 13849-1）、SIL 3（根據IEC 62061）、SIL 3（根據IEC 61508）
• 雙通道控制
• 同步復位監視 < 0.5 s
• 自動復位
• 二路常開安全觸點輸出，一路輔助常閉觸點輸出
一、產品屬性
|
產品類型
|
安全繼電器
|
|
應用
|
雙手控制
|
|
安全門
|
|
機械壽命
|
約 107 開關次數
|
|
繼電器型號
|
帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
|
二、電氣特性
|
額定條件下的***大功耗
|
1.44 W
|
|
額定操作模式
|
100 %符合條件
|
|
額定絕緣電壓
|
250 V
|
|
額定過電壓／絕緣
|
6kV/增強型安全隔離
|
三、特性
|
安全數據
|
|
停止類別
|
0
|
|
類型等級
|
IIIC
|
|
安全數據: EN ISO 13849
|
|
分類
|
4
|
|
性能等級（PL）
|
e
|
|
安全數據: IEC 61508 - 高要求
|
|
名稱
|
上述詳情基于以下計算基礎得出：
dop： 365.25天（假設） hop： 24小時（假設） tcycle: 3600秒（假設）
AC-15 B10d，6A： 300000（制造商規定值）
該數據僅適用于每年至少需要啟用一次安全功能的場合。 僅適用于報警觸點位置不變的場合！
|
|
安全完整性水平（SIL）
|
3
|
|
SFF單通道
|
99.9 %
|
|
SFF雙通道
|
98.61 %
|
|
平均危險故障時間 (MTTFD)
|
94529 年數
|
|
每小時危險故障可能性（PFHD）
|
1.21 x 10-9
|
|
診斷范圍（DC）
|
96.82 %
|
|
認證測試周期
|
240 月
|
|
安全數據: IEC 61508 - 低要求
|
|
安全完整性水平（SIL）
|
3
|
|
SFF單通道
|
99.9 %
|
|
SFF雙通道
|
97.94 %
|
|
平均危險故障時間 (MTTFD)
|
72601 年數
|
|
所需求的危險故障可能性（PFHAVG）
|
1.35 x 10-4
|
|
診斷范圍（DC）
|
86.4 %
|
|
認證測試周期
|
240 月
|
五、尺寸
|
寬度
|
22.5 mm
|
|
高度
|
99 mm
|
|
深度
|
114.5 mm
|
專業銷售菲尼克斯交換機 、菲尼克斯繼電器、菲尼克斯浪涌保護器等。歡迎來電咨詢！
