功率接觸器，AC-3e/AC-3， 7 A，3 kW / 400 V， 1 NO，24 V DC 3 極，尺寸 S00 螺栓型端子

產品品牌名稱

SIRIUS

產品名稱

功率接觸器

產品類型名稱

3RT2

綜合技術數據

接觸器的結構尺寸

S00

產品擴展

● 用于通訊的功能模塊

否

● 輔助開關

是

損耗功率 [W] 電流測定值時

● AC 時在熱運行狀態中

0.6 W

● AC 時在熱運行狀態中每個電極

0.2 W

● 無負載電流份額典型

4 W

絕緣電壓

● 主電路的污染度 3 時測定值

690 V

● 輔助電路污染度 3 時測定值

690 V

抗沖擊電壓能力

● 主電路的測定值

6 kV

● 輔助電路測定值

6 kV

針對安全隔離的***大允許電壓在線圈和主觸點之間符合 EN 60947-1

400 V

耐沖擊性方波沖擊時

● DC 時

6,7g / 5 ms, 4,2g / 10 ms

耐沖擊性正弦沖擊時

● DC 時

10,5g / 5 ms, 6,6g / 10 ms

機械式使用壽命（轉換周期）

● 接觸器的典型

30 000 000

● 帶有電子調適輔助開關塊的接觸器的典型

5 000 000

● 帶有輔助開關塊的接觸器的典型

10 000 000

參考標示符合 IEC 81346-2:2009

Q

RoHS 指令（日期）

10/01/2009

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-55 ... +80 °C

相對空氣濕度 ***小值

10 %

相對空氣濕度 55 ℃ 時根據 IEC 60068-2-30 ***大值

95 %

主電路

極數 用于主電路

3

常開觸點數量用于主觸點

3

工作電壓

● AC-3 時測定值 ***大值

690 V

● AC-3e 時測定值 ***大值

690 V

工作電流

● AC-1 時 400 V 時環境溫度 40 °C 時測定值

18 A

● AC-1 時

— ***高 690 V 環境溫度 40 °C 時測定值

18 A

— ***高 690 V 環境溫度 60 °C 時測定值

16 A

● AC-3 時

— 400 V 時測定值

7 A

— 500 V 時測定值

6 A

— 690 V 時測定值

4.9 A

● AC-3e 時

— 400 V 時測定值

7 A

— 500 V 時測定值

6 A

— 690 V 時測定值

4.9 A

● AC-4 400 V 時測定值

6.5 A

● AC-5 A 時 ***高 690 V 測定值

15.8 A

● AC-5b 時 ***高 400 V 測定值

5.8 A

● AC-6a 時

— 至 230 V 電流峰值 n=20 時測定值

4 A

— ***高 400 V 電流峰值 n=20 時測定值

4 A

— ***高 500 V 電流峰值 n=20 時測定值

3.8 A

— ***高 690 V 電流峰值 n=20 時測定值

3.6 A

● AC-6a 時

— 至 230 V 電流峰值 n=30 時測定值

2.7 A

— ***高 400 V 電流峰值 n=30 時測定值

2.7 A

— ***高 500 V 電流峰值 n=30 時測定值

2.5 A

— ***高 690 V 電流峰值 n=30 時測定值

2.4 A

***小橫截面在主電路中 ***大 AC-1 測定值時

2.5 mm²

工作電流約 200000 次操作循環 AC-4

● 400 V 時測定值

2.6 A

● 690 V 時測定值

1.8 A

工作電流

● 在 1 個導電回路中 DC-1時

— 24 V 時測定值

15 A

— 110 V時測定值

1.5 A

— 220 V 時測定值

0.6 A

— 440 V 時測定值

0.42 A

— 600 V 時測定值

0.42 A

● 在 2 個串聯導電回路中 DC-1時

— 24 V 時測定值

15 A

— 110 V時測定值

8.4 A

— 220 V 時測定值

1.2 A

— 440 V 時測定值

0.6 A

— 600 V 時測定值

0.5 A

● 在 3 個串聯導電回路中 DC-1時

— 24 V 時測定值

15 A

— 110 V時測定值

15 A

— 220 V 時測定值

15 A

— 440 V 時測定值

0.9 A

— 600 V 時測定值

0.7 A

麻豆精产国品,国产精品18久久久,av天堂亚洲国产av,一本色综合亚洲精品蜜桃冫

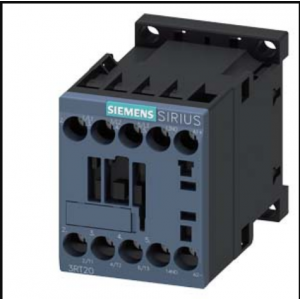

西門子接觸器3RT2系列 3RT2015-1BB41額定電流：7A

3RT2015-1BB41

(EAN: 4011209780774 / UPC: 662643908909)

CONTACTOR,AC3:3KW 1NO DC24V

技術數據
