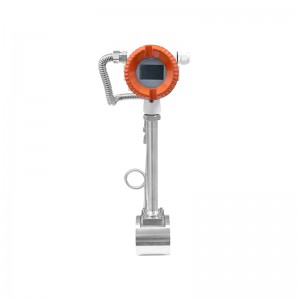

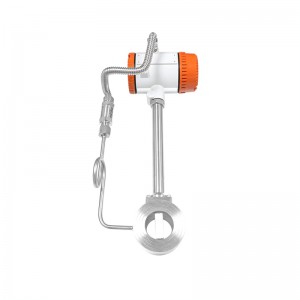

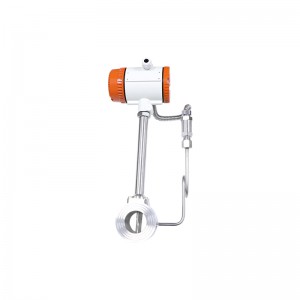

一、產品簡介及用途：
WJL-101渦街流量計具有小型化，低功耗，智能化等特點，實現流量參數的測量、顯示、積算。現場顯示儀表適用于電源不方便的環境：該儀表設計**采用特超低功耗芯片，操作方便，在國內同類產品中處于***水平。
技術特點:
☆ 雙排液晶，8位數字顯示
☆ 在線溫度補償，人工定值密度補償
☆ 4-20mA二線制電流輸出
☆ 用戶自行設定小信號切除
二、產品結構與外形尺寸：
| 口徑 |
L1 |
L2 |
D1 |
D2 |
H |
D3 |
N |
| 20 |
65 |
95 |
125 |
100 |
460 |
13 |
4 |
| 25 |
65 |
95 |
125 |
100 |
460 |
13 |
4 |
| 40 |
75 |
109 |
145 |
110 |
470 |
13 |
4 |
| 50 |
75 |
109 |
160 |
125 |
481 |
17 |
4 |
| 65 |
75 |
117 |
180 |
145 |
497 |
17 |
6 |
| 80 |
80 |
122 |
195 |
160 |
510 |
17 |
6 |
| 100 |
90 |
132 |
230 |
190 |
544 |
17 |
8 |
| 125 |
100 |
146 |
245 |
210 |
564 |
17 |
8 |
| 150 |
120 |
170 |
280 |
240 |
594 |
21 |
8 |
| 200 |
150 |
200 |
335 |
295 |
646 |
21 |
12 |
| 250 |
160 |
214 |
405 |
355 |
708 |
21 |
12 |
| 300 |
170 |
224 |
460 |
410 |
760 |
21 |
12 |
三、產品規格選型
主要技術參數
| ***度等級 |
1.0、1.5 |
| 公稱壓力 |
1.6MPa、2.5MPa、4.0MPa及以上 |
| 被測介質溫度 |
-40~350℃（高于250℃可加高溫散熱片） |
| 壓力損失 |
阻力系數cd≤2.4 |
| 供電電壓 |
12~24VDC |
| 防爆級別 |
laⅡCT6 |
| 輸出信號 |
電壓脈沖低電平≤1V；高電平≥6V，標準電流信號4~20mA |
