斷路器 2.5 A A 脫扣器 1.8...2.5 A， N 脫扣器 33 A，用于電機保護，等級 10，螺紋連接，標準開關容量，帶橫向輔助開關 1 NO+1 NC

產品品牌名稱

SIRIUS

產品名稱

斷路器

產品的規格

用于電機保護

產品類型名稱

3RV6

綜合技術數據

斷路器的結構尺寸

S00

損耗功率 [W] 總計 典型

6 W

絕緣電壓污染度 3 時 AC 時 測定值

690 V

抗沖擊電壓能力測定值

6 kV

耐沖擊性符合 IEC 60068-2-27

25g / 11 ms

RoHS 指令（日期）

05/01/2012

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-20 ... +60 °C

● 運輸期間

-50 ... +80 °C

相對空氣濕度運行期間

10 ... 95 %

主電路

極數 用于主電路

3

可設置的電流動作值電流控制的過載脫扣的

1.8 ... 2.5 A

工作電壓

● 測定值

690 V

● AC-3 時 測定值 ***大值

690 V

工作頻率測定值

50 ... 60 Hz

工作電流測定值

2.5 A

工作電流 AC-3 時 400 V 時 測定值

2.5 A

開關頻率 AC-3 時 ***大值

15 1/h

輔助電路

輔助開關的結構形式

橫向放置的

保護和監控功能

脫扣等級

CLASS 10

過電流脫扣器規格

熱量

極限短路電流 (Icu) 分?jǐn)嗄芰?AC 時 400 V 時 測定值

100 kA

工作短路電流 (Ics) 分?jǐn)嗄芰?AC 時 400 V 時 測定值

100 kA

電流動作值無延遲的短路脫扣器的

33 A

保護裝置，防止短路導致開關裝置損壞。

產品功能短路保護

是

短路脫扣器的規格

磁性的

裝入/固定/外廓尺寸

裝入位置

任意的

緊固類型

按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊

高度

97 mm

寬度

45 mm

深度

96 mm

須遵守間距到接地部件

● 向前地

0 mm

● 反向地

0 mm

● 向上地

50 mm

● 側向地

30 mm

● 向下地

50 mm

接口/ 接線端子

電氣連接規格

● 用于主電路

螺栓連接

● 用于輔助和控制電路

螺栓連接

電氣連接的排列用于主電路

上面和下面

可連接的導線截面類型

● 用于主觸點

— 單芯線或多芯線

2x (0,75 ... 2,5 mm²), 2x 4 mm²

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 導線處用于主觸點

2x (18 ... 12), 2x (20 ... 16)

可連接的導線截面類型

● 用于輔助觸點

— 單芯線或多芯線

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 導線處用于輔助觸點

2x (20 ... 16), 2x (18 ... 14)

擰緊扭矩

● 用于主觸點 螺栓連接時

0.8 ... 1.2 N·m

● 用于輔助觸點 螺栓連接時

0.8 ... 1.2 N·m

安全

防護等級 IP 正面的符合 IEC 60529

IP20

防接觸保護 正面的符合 IEC 60529

確保從前部垂直觸摸時手指安全

麻豆精产国品,国产精品18久久久,av天堂亚洲国产av,一本色综合亚洲精品蜜桃冫

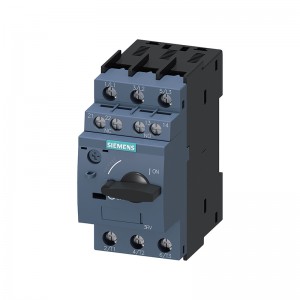

西門子斷路器3RV60111CA15斷路器 2.5 A A 脫扣器 1.8...2.5 A， N 脫
