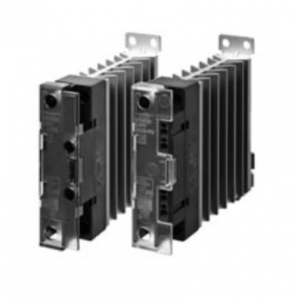

歐姆龍固態繼電器 G3PJ 加熱器用固態繼電器
利用緊密安裝（3臺）時也可進行25 A通電*1的低發熱型單相SSR，為控制柜的小型化作出貢獻。還備有輸入Push-In端子型。 *1. G3PJ-□25B（-PU）
型號結構
型號標準
種類
輸入
端子 |
輸出
端子 |
絕緣
方式 |
動作
指示燈 |
輸入
額定
電壓 |
過零
觸發
功能 |
額定
負載
電壓 |
額定負載電流
(環境溫度40℃) * |
型號 |
緊密安裝時
(3臺) |
單獨
安裝時 |
螺釘
端子 |
螺釘
端子 |
光電
三端
雙向
開關
耦合
器 |
有
(橙色) |
DC12
～
24V |
有 |
AC24～
240V |
15 A |
18A |
G3PJ-215B
DC12-24 |
| 25 A |
27A |
G3PJ-225B
DC12-24 |
AC100～
480V |
15 A |
23A |
G3PJ-515B
DC12-24 |
| 25 A |
27A |
G3PJ-525B
DC12-24 |
Push-In Plus
端子臺 |
AC24～
240V |
15 A |
18A |
G3PJ-215B-PU
DC12-24 |
| 25 A |
27A |
G3PJ-225B-PU
DC12-24 |
AC100～
480V |
15 A |
23A |
G3PJ-515B-PU
DC12-24 |
| 25 A |
27A |
G3PJ-525B-PU
DC12-24 |
* 負載電流根據環境溫度而變化。詳情請參見樣本的特性數據“負載電流-環境溫度額定規格”。
額定值
輸入（環境溫度25℃）
| 項目 |
額定電壓 |
使用電壓范圍 |
輸入電流 |
動作電壓 |
復位電壓 |
| 型號 |
G3PJ-2□□B (-PU) /
G3PJ-5□□B (-PU) |
DC12～24V |
DC9.6～30V |
7mA以下 |
DC9.6V以下 |
DC1.0V以上 |
輸出
| 項目 |
額定負載電壓 |
負載電壓范圍 |
負載電流 |
浪涌ON電流耐量 |
I2t |
| 型號 |
| G3PJ-215B (-PU) |
AC24～240V
50/60Hz |
AC19～264V
50/60Hz |
緊密* 0.1～15 A
單獨 0.1～18A |
150A (60Hz 1周期) |
260A2s |
| G3PJ-225B (-PU) |
緊密* 0.1～25 A
單獨 0.1～ 27A |
220A (60Hz 1周期) |
1260A2s |
| G3PJ-515B (-PU) |
AC100～480V
50/60Hz |
AC75～528V
50/60Hz |
緊密* 0.1～15 A
單獨 0.1～ 23A |
150A (60Hz 1周期) |
1350A2s |
| G3PJ-525B (-PU) |
緊密* 0.1～25 A
單獨 0.1～ 27A |
220A (60Hz 1周期) |
6600A2s |
性能
| 型號 |
G3PJ-2□□B (-PU) |
G3PJ-５□□B (-PU) |
| 項目 |
| 動作時間 |
負載電源頻率的1/2周期+1ms以下 |
| 復位時間 |
負載電源頻率的1/2周期+1ms以下 |
| 輸出ON電壓下降 |
1.6V (RMS)以下 |
1.8V (RMS)以下 |
| 漏電流 |
10mA以下(AC240V時) |
20mA以下(AC480V時) |
| 絕緣電阻 |
100MΩ以上(DC500V兆歐表) |
| 耐電壓 |
AC2,500V 50/60Hz 1分鐘 |
AC4,000V 50/60Hz 1分鐘 |
| 振動 |
10～55～10Hz 單振幅0.35mm (雙振幅0.70mm)(DIN導軌安裝) |
| 沖擊 |
300m/s2 (DIN導軌安裝) |
| 保存溫度 |
-30～+100℃ (無結冰、結露) |
| 使用環境溫度 |
-30～+80℃ (無結冰、結露) |
| 使用環境濕度 |
45～85%RH |
| 重量 |
約240g |
| SCCR (UL508) |
5KA |
10KA |
適用標準
●cULus、TÜV(EN 60947-4-3)
●污染度2
●符合RoHS標準
本體
螺釘端子型
G3PJ-215B
G3PJ-225B
G3PJ-515B
G3PJ-525B
Push-In Plus端子臺型
G3PJ-215B-PU
G3PJ-225B-PU
G3PJ-515B-PU
G3PJ-525B-PU
