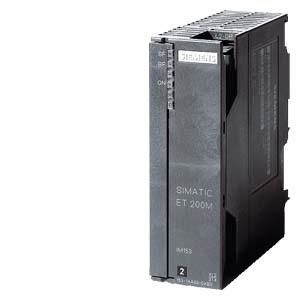

西門子PLC ET200M 6ES7153-1AA03-0XB0
 |
SIMATIC DP，接口連接 IM 153-1，針對 ET 200M， 用于***多 8 個 S7-300 組件 |
| 一般信息 |
| 產品類型標志 |
IM 153-1 DP ST |
| 制造商標記 (VendorID) |
801Dh |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 電源導線的外部保險裝置（推薦） |
不需要 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| 輸入電流 |
| 耗用電流，***大值 |
350 mA; 24 V DC 時 |
| 接通電流，典型值 |
2.5 A |
| I²t |
0.1 A²·s |
| 輸出電壓 / 標題 |
| 額定值 (DC) |
5 V |
| 輸出電流 |
| 用于背板總線 (DC 5 V)，***大值 |
1 A |
| 功率損失 |
| 功率損失，典型值 |
3 W |
| 地址范圍 |
| 地址容量 |
| ● 輸入端 |
128 byte |
| ● 輸出端 |
128 byte |
| 硬件擴展 |
| 每個 DP 從站接口模塊的組件數量，***大值 |
8 |
| 接口 |
| 傳輸模式 |
RS 485 |
| 傳輸速率，***大值 |
12 Mbit/s |
| 1. 接口 |
| 傳輸速率的自動計算 |
是 |
| 物理接口 |
| ● 接口的輸出電流，***大值 |
90 mA |
| ● 接口規格 |
9 針 Sub-D 接口 |
| PROFIBUS DP 從站 |
| ● GSD 文件 |
（對于 DPV1）SIEM801D、GSD；SI01801D、GSG |
| ● 自動波特率搜索 |
是 |
| 協議 |
| 總線協議/傳輸協議 |
PROFIBUS DP 符合 EN 50170 |
| 協議（以太網） |
| ● TCP/IP |
否 |
| PROFIBUS DP |
| ● 節點地址的***大數目 |
允許 1 至 125 |
| 服務 |
| — SYNC 能力 |
是 |
| — FREEZE 功能 |
是 |
| — 直接數據交換（橫向連接） |
是; 發送器 |
| 電位隔離 |
| 存在電位隔離 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
絕緣電壓 500 V |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
0 °C |
| ● ***大值 |
60 °C |
| ● 水平安裝，***小值 |
0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
0 °C |
| ● 垂直安裝，***大值 |
40 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
3 000 m |
| 項目組態 / 標題 |
| 組態軟件 |
| ● STEP 7 |
STEP 7 / COM PROFIBUS / 新工具關于 GSD 文件 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
117 mm |
| 重量 |
| 重量，約 |
360 g |
