一、PLC介紹
可編程邏輯控制器(Programmable Logic Controller,簡稱PLC),一種具有微處理器的數字電子設備,用于自動化控制的數字邏輯控制器,可以將控制指令隨時加載存儲器內存儲與運行。可編程控制器由內部CPU,指令及數據存儲器、輸入輸出單元、電源模塊、數字模擬等單元模塊化組合成。PLC可接收(輸入)及發送(輸出)多種類型的電氣或電子信號,并使用他們來控制或監督幾乎所有種類的機械與電氣系統。
二、產品介紹
隨著我國工業企業的飛速發展,對自動化程度的要求日益提高,對自動化控制的設備提出了更高的要求西門子公司的S7-400系列PLC產品在工業生產的所有領域得到了廣泛的應用,它能夠完成復雜的工業控制要求簡要介紹S7-400的通信功能、日常維護及其應用。

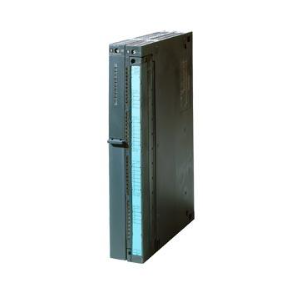

SIEMENS西門子S7-400 系列6ES7451-3AL00-0AE0產品詳解
SIMATIC S7-400,定位組件 FM 451,用于急速/慢速 驅動,3 通道 包括項目組態包 在 CD 上。
電源電壓 |
額定值 (DC) |
24 V |
輸入電流 |
耗用電流,典型值 |
550 mA |
傳感器供電 |
5 V 傳感器供電 |
● 5 V |
是 |
● 輸出電流,***大值 |
210 mA |
● 導線長度,***大值 |
35 m; 當***大 210 mA 時 |
24 V 傳感器供電 |
● 24 V |
是 |
● 輸出電流,***大值 |
300 mA |
● 導線長度,***大值 |
100 m; 當***大 300 mA 時 |
***編碼器 (SSI) 傳感器供電 |
● ***編碼器 (SSI) |
是 |
● 輸出電壓類型 |
24 V DC |
● 輸出電流,***大值 |
300 mA |
● 導線長度,***大值 |
300 m; 當***大為 156 kbit/s 時 |
功率損失 |
功率損失,典型值 |
3.6 W |
數字輸入 |
數字輸入端數量 |
12; 每軸 4 個 |
功能 |
基準凸輪,翻轉凸輪,浮動實際值記錄,開始/停止定位運行 |
輸入電壓 |
● 額定值 (DC) |
24 V |
● 對于信號“0” |
-30 至 +5 V |
● 對于信號“1” |
+11 至 +30V |
輸入電流 |
● 對于信號“0”,***大值(允許的閉路電流) |
1.5 mA |
● 對于信號“1”,典型值 |
9 mA |
數字輸出 |
數字輸出端數量 |
12; 每軸 4 個 |
功能 |
快速運動,慢速運動,向右運行,向左運行 |
短路保護 |
是 |
輸出電壓 |
● 對于信號 “1”,***小值 |
UP - 3 V |
輸出電流 |
● 針對信號“1”的允許范圍 0 至 55 ℃,***大值 |
600 mA; Up ***大值 時 |
● 針對信號“0”的剩余電流,***大值 |
0.5 mA |
傳感器 |
可連接傳感器 |
● 增量編碼器(對稱) |
是 |
● 增量編碼器(非對稱) |
是 |
● ***編碼器 (SSI) |
是 |
傳感器信號,增量編碼器(對稱) |
● 軌跡標記信號 |
A,非 A,B,非 B |
● 零點標記信號 |
N,非 N |
● 輸入電壓 |
5 V 差動信號(物理 RS 422) |
● 輸入頻率,***大值 |
1 MHz |
傳感器信號,增量編碼器(非對稱) |
● 軌跡標記信號 |
A,B |
● 零點標記信號 |
N |
● 輸入電壓 |
24 V |
● 輸入頻率,***大值 |
50 kHz; 導線長度為 25 m 時;導線長度為 100 m 時 25 MHz |
● 屏蔽導線長度,***大值 |
100 m |
傳感器信號,***編碼器 (SSI) |
● 輸入信號 |
5 V 差動信號(物理 RS 422) |
● 數據信號 |
DATA, 非 DATA |
● 時鐘信號 |
CL, notCL |
● 報文長度,可參數化設置 |
13 或 25 位串行 |
● 脈沖重復頻率,***大值 |
1.25 MHz |
● 格雷碼 |
1 |
● 屏蔽導線長度,***大值 |
300 m; 當***大為 156 kbit/s 時 |
電位隔離 |
數字輸入電位隔離 |
● 數字輸入電位隔離 |
是 |
數字輸出電位隔離 |
● 數字輸出電位隔離 |
是 |
環境要求 |
運行中的環境溫度 |
● ***小值 |
0 °C |
● ***大值 |
55 °C |
運輸/儲存時的環境溫度 |
● ***小值 |
-40 °C |
● ***大值 |
70 °C |
連接技術 / 標題 |
需要的前置插頭 |
1x 48 針 |
尺寸 |
寬度 |
50 mm |
高度 |
290 mm |
深度 |
210 mm |
重量 |
重量,約 |
1 300 g |
