一、產品簡介及用途：

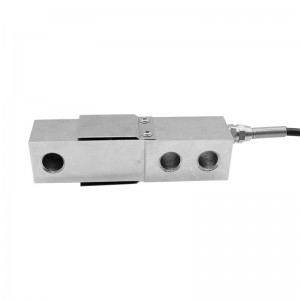

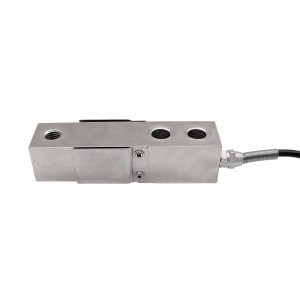

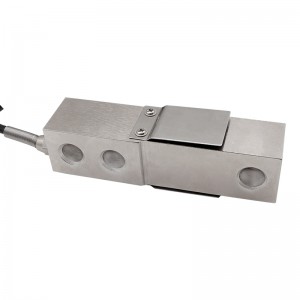

LCZ-301A懸臂梁式傳感器彈性體采用剪切或彎曲懸臂梁結構，一端固定，一端受力，外形高度低，結構強度高，可用于各種拉伸力或壓縮力的承載和測量。具有：防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。
適用于電子秤、衡器等各種測力、稱重的工業自動化測量控制系統。
| 量程 |
L |
L2 |
L3 |
L4 |
W |
H |
H1 |
L1 |
2-Φ |
M |
| 50kg~2t |
130 |
12 |
26 |
76 |
32 |
32 |
30 |
52 |
Φ13 |
M12x1.75 |
| 2.5t~5t |
171.5 |
19.1 |
38.1 |
95.3 |
38.1 |
38.1 |
34 |
76 |
Φ19.5 |
M18x1.5 |
| 6t~10t |
225.6 |
25.4 |
50.8 |
122.9 |
50.8 |
50.8 |
45 |
105 |
Φ26.4 |
M30x2 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
50kg~10t |
輸出電阻 |
350±5Ω |
| 輸出靈敏度 |
2.0±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.03~±0.05%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.03%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.03%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.03%F.S. |
防護等級 |
IP65、IP66 |
| 零點溫度系數 |
±0.05%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.05%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
380±30Ω |
|
|
