產品說明



產品系列:

數據連接器

品牌:	Lumberg自動化

連接器類型:

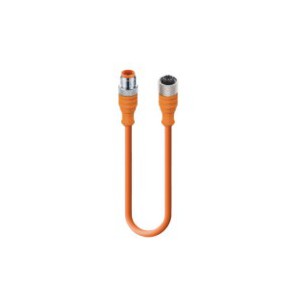

電線組件，雙端

屏蔽:

未掩蔽的

額定電壓:

60伏

額定脈沖電壓:

1.5千伏

工作電壓:

50伏交流電/ 60伏DC

額定電流*:

4 A

數據傳輸:

接口組件

技術數據第1面



產品子系列:

M12標準

聯系人類型/性別:

男性的

連接器設計:

直的

附件類型:

伸縮螺套

引腳數量:

4

編碼:

A

接觸電阻:

≤ 10毫歐姆

絕緣電阻:

10^9歐姆

交配周期:

≤ 100

環境溫度(操作)*:

- 40攝氏度- + 90攝氏度

防護等級/ IP等級**:

IP65、IP67、IP68 (1米/ 24小時)、IP69K

設計標準:

IEC 61076-2-101

污染程度:

3 acc。至VDE EN 60664-1 DIN 0110-1

過壓類別:

III acc。至VDE EN 60664-1 DIN 0110-1

接觸基材:

磷青銅

接觸電鍍:

銅/金

接觸載體材料:

TPU

聯系人不記名顏色:

柑橘

易燃性等級(接觸載體):

UL 94 HB

模制車身材料:

TPU

模塑車身顏色:

柑橘

易燃性等級(模塑體):

UL 94 HB

附件材料:

合金

附件電鍍:

鍍鎳的

緊固扭矩(附件):

M 12x1: (50-60) Ncm，手動擰緊

注意:	不要在負載下連接或斷開。

電纜數據



電纜編號:

034

導線尺寸:

0.5毫米

電線數量:

4

***小彎曲半徑(固定安裝):

5 x D

***小彎曲半徑(柔性安裝):

10 x D

循環(彎曲):

2米

導體材料:

銅

電纜護套材料:

TPU

電纜護套顏色:

橙色物質同樣RAL 2003

電纜直徑D:

5.5±0.2毫米

電線絕緣材料:

包裹郵遞(Parcel Post)

絕緣線直徑:

1.65毫米

環境溫度(固定安裝):

- 40攝氏度- + 90攝氏度(UL: + 80攝氏度)

環境溫度(柔性安裝):

- 5攝氏度- + 90攝氏度(UL: + 80攝氏度)

環境溫度(牽引鏈裝置):

***大值+ 60攝氏度

UL電纜類型:

AWM: 20549

易燃性等級(電纜護套):

VDE IEC 60332-1 0482-265-2-1，UL EN 50265-2-1-FT2

電纜特性:

主要是增塑劑擴散自由；排除聚氯乙烯和硅樹脂；良好的微生物和耐水解性；耐寒性

核心顏色:

棕色、白色、藍色、黑色

技術數據第2面



產品子系列，側面2:

M12標準

聯系人類型/性別，第2面:

女性的

連接器設計，第2面:

直的

附件類型，第2面:

聯結螺母

第2面的引腳數:

4

編碼，第2面:

A

第2側的接觸電阻:

≤ 10毫歐姆

絕緣電阻，第2側:

10^9歐姆

交配周期，第2面:

≤ 100

環境溫度(操作)，第2側*:

- 40攝氏度- + 90攝氏度

防護等級/ IP等級，第2面**:

IP65、IP67、IP68 (1米/ 24小時)、IP69K

設計標準，第2面:

IEC 61076-2-101

污染程度，第2面:

3 acc。至VDE EN 60664-1 DIN 0110-1

過壓類別，第2側:

III acc。至VDE EN 60664-1 DIN 0110-1

接觸基材，第2面:

磷青銅

接觸電鍍，第2面:

銅/金

觸點載體材料，第2面:

TPU

聯系人不記名顏色，第2面:

黑色

易燃性等級(接觸載體)，第2面:

UL 94 HB

模制車身材料，第2面:

TPU

模制車身顏色，第2面:

柑橘

易燃性等級(模制車身)，第2側:

UL 94 HB

附件材料，第2面:

合金

附件鍍層，第2面:

鍍鎳的

緊固扭矩(附件)，2側:

M 12x1: (50-60) Ncm，手動擰緊

安全和環境合規性



符合RoHS標準:

是
