一、產品簡介

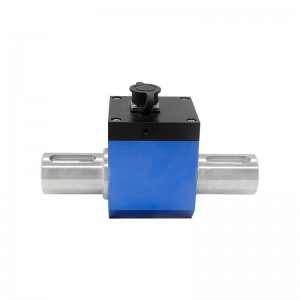

NJL-102動態扭矩傳感器，檢測精度高，穩定性好，抗干擾能力強，體積小，重量輕，易于安裝，可高速長時間運轉，輸出正反轉扭矩信號，兩端均為鍵連接，安裝使用方便，是對各種旋轉或非旋轉機械部件上對扭轉力矩感知的檢測。扭矩傳感器將扭力的物理變化轉換成***的電信號。扭矩傳感器可以用在制造粘度計，電動扭力扳手，傳遞電動機、內燃機等旋轉動力設備的輸出扭矩及功率
二、產品特點及用途
· 電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品，精度高，性能穩定可靠。
· 可測正反兩方向扭矩值
· 兩端均為軸鍵連接
三、產品結構與外形尺寸
四、產品規格選型
主要技術參數
| 測量范圍 |
0~200/300/500Nm |
| 輸出靈敏度 |
1.0~2.0mV/V,4~20mA,0~5/0~10VDC |
| 綜合精度 |
±0.1;±0.3;±0.5%F·S（線性+重復性+滯后） |
| 工作溫度 |
-20~+65℃ |
| 溫度補償范圍 |
-10~+60℃ |
| 零點溫度影響 |
±0.1%F·S/10℃ |
| 激勵電壓 |
5~15VDC（推薦電壓10VDC） |
| 出廠標準線長 |
3m |
| 絕緣電阻 |
2000MΩ/100VDC |
| 輸入電阻 |
700±10/350±10Ω |
| 輸出電阻 |
700±5/350±5Ω |
| 零點輸出 |
0~±1%F·S |
| 安全過載 |
120%F·S |
| 電氣連接方式 |
紅/E+，黑/E-，綠/S+，白/S- |
