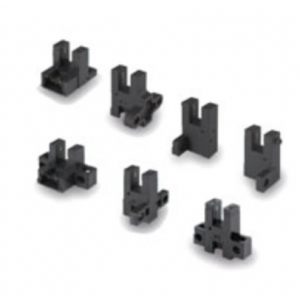

EE-SX97 歐姆龍光電傳感器凹槽連接器型（直流光）內置連接器實現了小型、簡易的連接，進而內置保護回路，用起來更令人放心

本體

形狀	檢測方式	連接方式	檢測距離	檢測距離	指示燈模式	型號
形狀	檢測方式	連接方式	檢測距離	檢測距離	指示燈模式	NPN輸出	PNP輸出
標準型	important;">對射型 (凹槽型)	important;">連接器型 (4極)	important;">5mm (槽寬)	important;">入光時ON 遮光時ON 配備2種輸出	important;">入光時點亮	EE-SX970-C1	EE-SX970P-C1
L型						EE-SX971-C1	EE-SX971P-C1
T型槽中心 7mm						EE-SX972-C1	EE-SX972P-C1
緊密安裝型						EE-SX974-C1	EE-SX974P-C1
T型槽中心 10mm						EE-SX975-C1	EE-SX975P-C1
F型						EE-SX976-C1	EE-SX976P-C1
R型						EE-SX977-C1	EE-SX977P-C1

附件（另售）

種類	導線長度	型號
帶導線連接器	important;">1m	EE-1017 1M
帶導線連接器	important;">3m	EE-1017 3M
帶機器人導線的連接器	important;">1m	EE-1017-R 1M
帶機器人導線的連接器	important;">3m	EE-1017-R 3M

種類		標準型	L型	T型槽中心7mm	緊密安裝型
NPN		EE-SX970-C1	EE-SX971-C1	EE-SX972-C1	EE-SX974-C1
PNP		EE-SX970P-C1	EE-SX971P-C1	EE-SX972P-C1	EE-SX974P-C1
檢測距離		5mm (槽寬)
標準檢測物體		2 × 0.8mm以上的不透明物體
應差		0.025mm以下　*1
光源 (峰值發光波長)		紅外發光二極管 (940nm)
指示燈		入光時點亮(橙色發光二極管)
電源電壓		DC5～24V±10% 波動(p-p) 10%以下
消耗電流		21mA以下
控制輸出		負載電源電壓：DC5～24V 負載電流：50mA以下 OFF電源：0.5mA以下殘留電壓：1.0V以下(負載電流50mA時) 0.4V以下(負載電流5mA時)
保護回路		電源逆連接保護、輸出逆連接保護、輸出過電流保護(僅NPN型的OUT2有此功能)
響應頻率		1kHz以上(平均值3kHz) *2
使用環境照度		受光面照度　熒光燈： 1,000lx以下
環境溫度范圍		工作時： -25～+55°C　保存時： -30～+80°C (無結冰、結露)
環境濕度范圍		工作時： 5～85%RH　保存時： 5～95%RH (無結冰、結露)
振動(耐久)		10～2,000Hz 單振幅0.75mm X、Y、Z各方向掃描時間：15分鐘掃描次數：10次
沖擊(耐久)		500m/s² X、Y、Z各方向 3次
保護結構		IEC60529標準 IP50
連接方式		連接器型
質量(包裝后)		約3g
材質	外殼、蓋板	聚對苯二甲酸丁二醇酯 (PBT)
材質	投、受光部	部聚碳酸酯 (PC)

種類		T型槽中心10mm	F型	R型
NPN		EE-SX975-C1	EE-SX976-C1	EE-SX977-C1
PNP		EE-SX975P-C1	EE-SX976P-C1	EE-SX977P-C1
檢測距離		5mm (槽寬)
標準檢測物體		2 × 0.8mm以上的不透明物體
應差		0.025mm以下　*1
光源 (峰值發光波長)		紅外發光二極管 (940nm)
指示燈		入光時點亮(橙色發光二極管)
電源電壓		DC5～24V±10% 波動(p-p) 10%以下
消耗電流		21mA以下
控制輸出		負載電源電壓：DC5～24V 負載電流：50mA以下 OFF電源：0.5mA以下殘留電壓：1.0V以下(負載電流50mA時) 0.4V以下(負載電流5mA時)
保護回路		電源逆連接保護、輸出逆連接保護、輸出過電流保護(僅NPN型的OUT2有此功能)
響應頻率		1kHz以上(平均值3kHz) *2
使用環境照度		受光面照度　熒光燈： 1,000lx以下
環境溫度范圍		工作時： -25～+55°C　保存時： -30～+80°C (無結冰、結露)
環境濕度范圍		工作時： 5～85%RH　保存時： 5～95%RH (無結冰、結露)
振動(耐久)		10～2,000Hz 單振幅0.75mm X、Y、Z各方向掃描時間：15分鐘掃描次數：10次
沖擊(耐久)		500m/s² X、Y、Z各方向 3次
保護結構		IEC60529標準 IP50
連接方式		連接器型
質量(包裝后)		約3g
材質	外殼、蓋板	聚對苯二甲酸丁二醇酯 (PBT)
材質	投、受光部	部聚碳酸酯 (PC)

*1. 在槽的橫向上移動了檢測物體時的值。
*2. 響應頻率的測定為下圖中轉動圓盤時的值。

連接用連接器

項目	品名	帶導線連接器	帶機器人導線的連接器
	型號	EE-1017	EE-1017-R
	形狀
接觸電阻		25mΩ以下(DC10mA 20mV以下時)
插入力		20N以下
拔出力		1.5N以上
導線長度		1m、3m
使用環境溫度范圍		-10～+60℃
材質	外殼	尼龍
材質	觸頭	磷青銅
