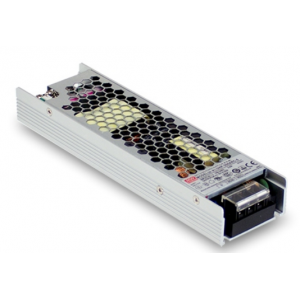

明緯UHP系列專為無風扇解決方案所開發出的產品線，獨特的無風扇設計能解決過去電源風扇應用在多塵環境下，吸入粉塵所造成的故障問題，可有效減少設備維護頻率以及成本開銷，同時也非常適合使用于具有安靜要求的場合與室內設備，尤其UHP-1000(圖一)的功率設定與彈性功能設計，產品應用場合非常廣泛的，本文特別將以UHP-1000當作范例，深入探討其相關應用。

由于UHP-1000強大與多元的控制接口與彈性化散熱接口選擇，產品應用范圍非常廣泛，可以從一般工控恒壓到充電恒流應用。半灌膠設計使UHP-1000成為堅固、纖薄的無風扇電源，也可抵抗震動和灰塵的進入，并具有相當長的使用壽命。符合IEC / EN / UL 62368-1的國際安規要求，并可根據客戶需求提供EN61558-1和家庭安規EN60335-1的申請。除了可以在-30℃ ~ +70℃的寬溫度范圍內工作，并能用在全范圍的AC輸入電源，同時也可在5000m的高海拔區域操作。另外，UHP-1000 有12V、24V、36V和48V四個機型，輸出電壓范圍寬廣，可以適用于各種系統。

功能特性
超薄窄寬型設計
無風扇設計
內建主動式功率因子矯正功能(active PFC)
峰值負載可達150%
HV款式為高壓輸出機型
操作海拔高度可達5000公尺

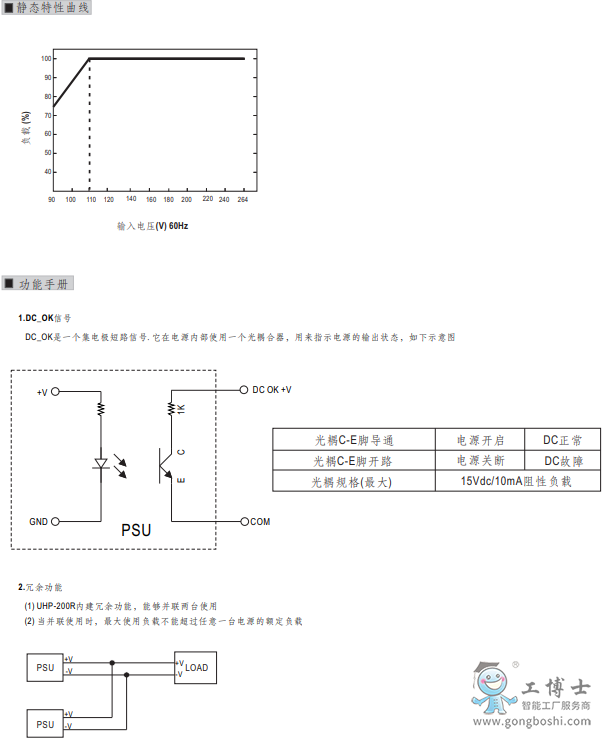

具備冗余備援功能與DC OK訊號輸出

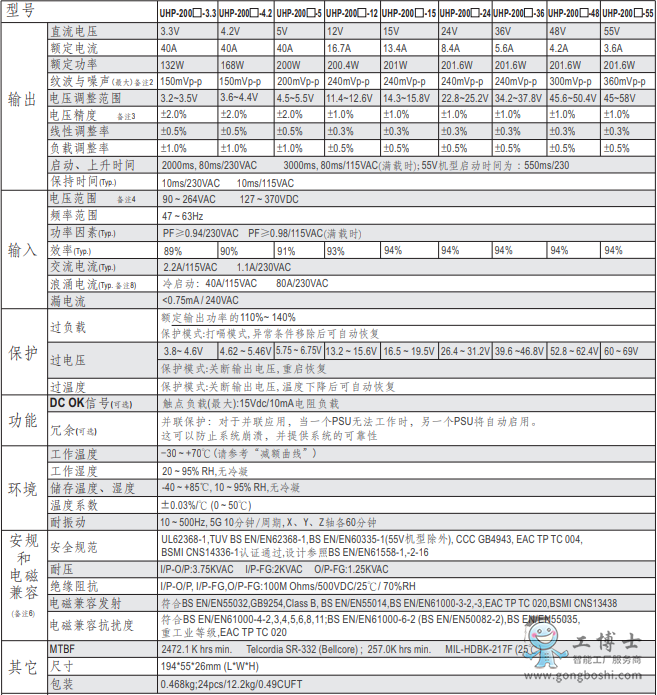

1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線圖。
5. 當操作海拔高于2000米(6500ft)時，操作環溫需調降5℃/1000米。
6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。 (在明緯網站http://www.meanwell.com)
7. 根據實際測量,R型效率略低于Blank型
8. 浪涌電流參數的精度為10%
※ 產品免責聲明：詳細請參閱http://www.meanwell.com.cn/serviceDisclaimer.aspx
