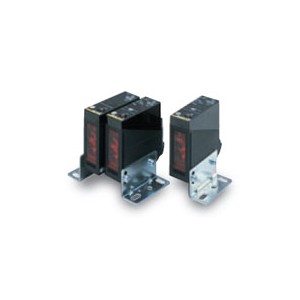

E3JM



檢測方式		對射型	回歸反射型 (帶M.S.R.功能)	擴散反射型
項目型號		E3JM-10□4 (T) -NN	E3JM-R4□4 (T)	E3JM-DS70□4 (T)
檢測距離		10m	4m (使用E39-R1時)	700mm (白色畫紙200 × 200mm)
標準檢測物體		φ14.8mm以上的不透明物體	φ75mm以上的不透明物體	―
應差		-		檢測距離的20%以下
指向角		投、受光器：各3～20°	1～5°	―
光源(發光波長)		紅外發光二極管 (950nm)	紅色發光二極管 (660nm)	紅外發光二極管 (940nm)
電源電壓		DC12～240V±10% 波動 (p-p) 10%以下、AC24～240V±10% 50/60Hz
功耗	DC	3W以下(投光器1W以下、 受光器2W以下)	2W以下
	AC	3W以下(投光器1W以下、 受光器2W以下)	2W以下
控制輸出		繼電器輸出(E3JM-□□M4 (T) 型)：1c接點 AC250V 3A (cosφ = 1) 以下、DC5V 10mA以上 DC無接點輸出(E3JM-□□S4 (T) 型)：DC48V 100mA以下(殘留電壓2V以下) 入光時ON/遮光時ON 開關切換式
壽命(繼電器輸出)	機械	5,000萬次以上(開關頻率18,000次/小時)
	電氣	10萬次以上(開關頻率1,800次/小時)
響應時間	繼電器輸出	(E3JM-□□M4 (T) 型)動作、復位：各30ms以下
	DC無接點	(E3JM-□□S4 (T) 型)動作、復位：各5ms以下
靈敏度調整		-		單方向旋轉鈕
計時功能 *		ON延時、OFF延時、單觸發延時、開關切換式定時器時間：0.1～5s (可變) (僅限E3JM-□□□4T型)
使用環境照度		受光面照度　白熾燈：3,000lx以下
環境溫度范圍		工作時：-25～+55℃、保存時：-30～+70℃ (無結冰、無結露)
環境濕度范圍		工作時：45～85%RH、保存時：35～95%RH (無結露)
絕緣電阻		20MΩ以上(DC500V兆歐表)
耐電壓		AC2,000V 50/60Hz 1min
振動	耐久	10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
	誤動作	10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
沖擊	耐久	500m/s2 X、Y、Z各方向 3次
	誤動作	100m/s2 X、Y、Z各方向 3次
保護結構		IEC標準 IP66
連接方式		端子臺型
質量(包裝后)		約270g	約160g
材質	外殼	ABS
	透鏡部	異丁烯樹脂
	罩蓋	聚碳酸酯
	安裝支架	鐵
附件		安裝支架(帶螺釘)、螺母、端子保護罩、導線安裝螺母一套(“-US”型除外)、 使用說明書、反射板(僅回歸反射型)



* 帶定時器功能傳感器 (E3JM-□□□4T) 無法將定時器設為無效。

E3JK



檢測方式		對射型		擴散反射型
項目型號		E3JK-5M□-N	E3JK-5S3-N	E3JK-DS30M□	E3JK-DS30S3
檢測距離		5m		300mm (白色畫紙100 × 100mm)
標準檢測物體		φ14.8mm以上的不透明物體		-
應差		-		檢測距離的20%以下
指向角		投、受光器：各3～20°		-
光源(發光波長)		紅外發光二極管 (950nm)		紅外發光二極管 (950nm)
電源電壓		DC12～240V±10% 波動 (p-p) 10%以下、AC24～240V±10% 50/60Hz
功耗	DC	3W以下(投光器1.5W以下、受光器1.5W以下)		2W以下
	AC	3W以下(投光器1.5W以下、受光器1.5W以下)		2W以下
控制輸出		繼電器輸出：1c接點 AC250V 3A (cosφ = 1) 以下、DC5V 10mA以上	DC SSR　 負極公用 DC48V 100mA以下 漏電流0.1mA以下 帶負載短路保護功能	繼電器輸 出：1c接點 AC250V　 3A (cosφ = 1) 以下、DC5V 10mA以上	DC SSR　 負極公用 DC48V 100mA以下 漏電流0.1mA 以下帶負載短路保護功能
壽命(繼電器輸出)	機械	5,000萬次以上(開關頻率18,000次/小時)
	電氣	10萬次以上(開關頻率1,800次/小時)
響應時間		30ms以下	10ms以下	30ms以下	5ms以下
靈敏度調整		-		單方向旋轉鈕
使用環境照度		受光面照度　白熾燈：3,000lx以下
環境溫度范圍		工作時：-25～+55℃、保存時：-30～+70℃ (無結冰、結露)
環境濕度范圍		工作時：45～85%RH、保存時：35～95%RH (無結露)
絕緣電阻		20MΩ以上(DC500V兆歐表)
耐電壓		AC1,500V 50/60Hz 1min
振動	耐久	10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
	誤動作	10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
沖擊	耐久	500m/s2Y、Z各方向3次
	誤動作	100m/s2 Y、Z各方向3次	500m/s2 Y、Z各方向3次	100m/s2 Y、Z各方向3次	500m/s2 Y、Z各方向3次
保護結構		IEC標準 IP64
連接方式		導線引出型(標準導線長2m)
質量(包裝后)		約420g		約250g
材質	外殼	ABS
	透鏡部	異丁烯樹脂
	安裝支架	鐵
附件		安裝支架(帶螺釘)、螺母、使用說明書、反射板(僅回歸反射型)





檢測方式		回歸反射型 (帶M.S.R.功能)		回歸反射型 (無M.S.R功能)
項目型號		E3JK-R2M□	E3JK-R2S3	E3JK-R4M□	E3JK-R4S3
檢測距離		2.5m (使用E39-R1時)		4m (使用E39-R1時)
標準檢測物體		φ75mm以上的不透明物體
應差		-
指向角		1～5°
光源(發光波長)		紅色發光二極管 (660nm)
電源電壓		DC12～240V±10% 波動 (p-p) 10%以下、AC24～240V±10% 50/60Hz
功耗	DC	2W以下
	AC	2W以下
控制輸出		繼電器輸出：1c接點 AC250V　3A (cosφ = 1) 以下、DC5V 10mA以上	DC SSR　 負極公用 DC48V 100mA以下 漏電流0.1mA以下 帶負載短路保護功能	繼電器輸 出：1c接點 AC250V　 3A (cosφ = 1) 以下、DC5V 10mA以上	DC SSR　 負極公用 DC48V 100mA以下 漏電流 0.1mA以下 帶負載短路保護功能
壽命(繼電器輸出)	機械	5,000萬次以上(開關頻率18,000次/小時)
	電氣	10萬次以上(開關頻率1,800次/小時)
響應時間		30ms以下	5ms以下	30ms以下	5ms以下
靈敏度調整		-
使用環境照度		受光面照度　白熾燈：3,000lx以下
環境溫度范圍		工作時：-25～+55℃、保存時：-30～+70℃ (無結冰、結露)
環境濕度范圍		工作時：45～85%RH、保存時：35～95%RH (無結露)
絕緣電阻		20MΩ以上(DC500V兆歐表)
耐電壓		AC1,500V 50/60Hz 1min
振動	耐久	10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
	誤動作	10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
沖擊	耐久	500m/s2 Y、Z各方向3次
	誤動作	100m/s2 Y、Z各方向3次	500m/s2 Y、Z各方向3次	100m/s2 Y、Z各方向3次	500m/s2 Y、Z各方向3次
保護結構		IEC標準 IP64
連接方式		導線引出型(標準導線長2m)
質量(包裝后)		約250g
材質	外殼	ABS
	透鏡部	異丁烯樹脂
	安裝支架	鐵
附件		安裝支架(帶螺釘)、螺母、使用說明書、反射板(僅回歸反射型)
