斷路器 3VA2 IEC 框架 100 通斷能力等級 C Icu=110kA @ 415V 3 極，系統保護 ETU560，LSIG，In=63A 過載保護 Ir=25 A...63A 短路保護 Isd=0.6..10x In，Ii=1.5..12x In N 線保護 可以選配外部電流互感器，至 160% 接地故障保護，可斷開 Ig=0.25...1 x In，tg=0.05-0.8S 螺釘扁形連接器

版本

產品品牌名稱

SENTRON

產品名稱

塑料外殼式斷路器

產品的規格

設備保護

過電流脫扣器的結構形式

ETU560

過電流脫扣器的保護功能

LSIG

極數

3

一般技術數據

絕緣電壓 / 測定值

800 V

工作電壓 / AC 時 / 測定值

690 V

損耗功率 [W] / ***大值

3 W

損耗功率 [W] / 電流測定值時 / AC 時 / 在熱運行狀態中 / 每個電極

1 W

機械式使用壽命（轉換周期） / 典型

25 000

電氣使用壽命（操作循環） / AC-1 時 / 380/415 V 時

15 000

電氣使用壽命（操作循環） / AC-1 時 / 690 V 時

10 500

產品特點 / 對于零導線 / 可擴裝/加裝 / 短路保護和過載保護

是

接地監控的規格

相線總電流

產品功能

● 通信功能

是

● 其它測量功能

否

每個數量單位的凈重

2.143 kg

電力

持續電流 / 測定值 / ***大值

100 A

額定持續電流 Iu

63 A

工作電流

● 40 °C 時

63 A

● 45 ℃ 時

63 A

● 50°C 時

63 A

● 55 ℃ 時

63 A

● 60 °C 時

63 A

● 65 ℃ 時

63 A

● 70 °C 時

63 A

交換容量 IEC 60947

斷路器的通斷能力等級

C

極限短路電流 (Icu) 分?jǐn)嗄芰?/td>

● 240 V 時

150 kA

● 415 V 時

110 kA

● 440 V 時

110 kA

● 500 V 時

85 kA

● 690 V 時

2 kA

工作短路電流 (Ics) 分?jǐn)嗄芰?/td>

● 240 V 時

150 kA

● 415 V 時

110 kA

● 440 V 時

110 kA

● 500 V 時

85 kA

● 690 V 時

2 kA

短路電流 (Icm) 接通能力

● 240 V 時

330 kA

● 415 V 時

242 kA

● 440 V 時

242 kA

● 500 V 時

187 kA

● 690 V 時

3 kA

可調參數

電流整定值 (Ir) 可調整的的動作值 / L 脫扣器 / I2t 特性曲線中 / ***小值

25 A

電流整定值 (Ir) 可調整的的動作值 / L 脫扣器 / I2t 特性曲線中 / ***大值

63 A

延遲時間 (tr) 可調整的動作值 / L 脫扣時 / I2t 特性曲線中 / ***小值

0.5 s

延遲時間 (tr) 可調整的動作值 / L 脫扣時 / I2t 特性曲線中 / ***大值

25 s

電流整定值 (Isd) 可調整的的動作值 / S 脫扣器 / I0t 特性曲線中 / ***小值

38 A

電流整定值 (Isd) 可調整的的動作值 / S 脫扣器 / I0t 特性曲線中 / ***大值

630 A

電流整定值 (Isd) 可調整的的動作值 / S 脫扣器 / I2t 特性曲線中 / ***小值

38 A

電流整定值 (Isd) 可調整的的動作值 / S 脫扣器 / I2t 特性曲線中 / ***大值

630 A

延遲時間 (tsd) 可調整的動作值 / S 脫扣時 / I2t 特性曲線中 / ***大值

0.5 s

延遲時間 (tsd) 可調整的動作值 / S 脫扣時 / I0t 特性曲線中 / ***小值

0.05 s

延遲時間 (tsd) 可調整的動作值 / S 脫扣時 / I0t 特性曲線中 / ***大值

0.5 s

電流整定值 (Ii) 可調整的動作值 / I 脫扣時 / ***大值

756 A

延遲時間 (tsd) 可調整的動作值 / S 脫扣時 / I2t 特性曲線中 / ***小值

0.05 s

電流整定值 (Ii) 可調整的動作值 / I 脫扣時 / ***小值

95 A

延遲時間 (tg) 可調整的動作值 / G 脫扣時 / I2t 特性曲線中 / ***大值

0.8 s

延遲時間 (tg) 可調整的動作值 / G 脫扣時 / I0t 特性曲線中 / ***大值

0.8 s

可設置的電流動作值 / G 脫扣時 / 標準特性曲線中 / 初始值

16 A

電流整定值 (InN) 可調整的***值 / N 脫扣時 / ***大值

101 A

電流整定值 (Ig) 可調整的的動作值 / G 脫扣時 / I2t 特性曲線中 / ***大值

63 A

延遲時間 (tg) 可調整的動作值 / G 脫扣時 / I2t 特性曲線中 / ***小值

0.05 s

電流整定值 (Ig) 可調整的的動作值 / G 脫扣時 / I2t 特性曲線中 / ***小值

16 A

電流整定值 (InN) 可調整的***值 / N 脫扣時 / ***小值

25 A

可設置的電流動作值 / G 脫扣時 / 標準特性曲線中 / 終值

63 A

可設置的電流動作值 / 無延遲的短路脫扣器的 / ***小值

95 A

可設置的電流動作值 / 無延遲的短路脫扣器的 / ***大值

756 A

N 導線保護的規格

可調節關閉；40% 至 160%

產品功能 / 接地保護

是

可設置的電流動作值 / G 脫扣時 / 標準特性曲線中 / 初始值

16 A

可設置的電流動作值 / G 脫扣時 / 標準特性曲線中 / 終值

63 A

機械設計

高度 [in]

7.13 in

高度

181 mm

寬度 [in]

4.13 in

寬度

105 mm

深度 [in]

3.39 in

深度

86 mm

連接

電氣連接的排列 / 用于主電路

正面接口

電氣連接規格 / 用于主電路

雙側帶螺釘扁形連接器

可連接的導線截面類型 / 適用于扁平母線連接 / ***小值

13 x 1 mm

可連接的導線截面類型 / 適用于扁平母線連接 / ***大值

25 x 8 mm

表層的結構形式 / 接口的 / 在開關定部 (N, 1, 3, 5)

錫

表層的結構形式 / 接口的 / 在開關底部 (N, 2, 4, 6)

錫

輔助電路

產品組件

● 欠壓脫扣器

否

● 電壓脫扣器

否

● 脫扣報警器

否

轉換器數量 / 用于輔助觸點

0

飾品

產品擴展 / 可選 / 電機驅動

是

環境條件

防護等級 IP / 正面的

IP40

環境溫度

● 運行期間 / ***小值

-25 °C

● 運行期間 / ***大值

70 °C

● 存放期間 / ***小值

-40 °C

● 存放期間 / ***大值

80 °C

證書

參考標示 / 符合 IEC 81346-2:2009

Q

麻豆精产国品,国产精品18久久久,av天堂亚洲国产av,一本色综合亚洲精品蜜桃冫

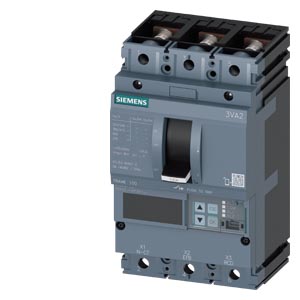

西門子3VA塑殼斷路器3VA2063-7JQ32-0AA0 3P
