一、PLC介紹
可編程邏輯控制器（Programmable Logic Controller，簡稱PLC），一種具有微處理器的數字電子設備，用于自動化控制的數字邏輯控制器，可以將控制指令隨時加載存儲器內存儲與運行�？删幊炭刂破饔蓛�(nèi)部CPU，指令及數據存儲器、輸入輸出單元、電源模塊、數字模擬等單元模塊化組合成。PLC可接收（輸入）及發送（輸出）多種類型的電氣或電子信號，并使用他們來控制或監督幾乎所有種類的機械與電氣系統。
二、S7-1500型號的西門子PLC
西門子PLCS7-1500本身配置顯示屏幕，通過該屏幕我們可以看到很多信息，S1500自帶以太網口使得編程調試更加方便。依托于西門子PROFINET功能和PROFIdrive的庫，S1500不需要額外配置功能模塊即可實現控制伺服驅動器，此外，S7-1500 PLC還支持所有CPU 變量的TRACE 功能，提高了調試效率，優化了驅動和控制器的性能。而PROFINET也使得西門子的集中控制有了豐富多彩的變化，比如說工廠無線WIFI連接等等。前連接器安裝時具有接線位置，并提供專門的電源元件和屏蔽支架及線卡，使接線更方便，可靠性更高。從硬件方面來說，S7-1500PLC的處理速度更快，診斷能力和安全性更高，不僅可節省成本，提高生產效率，而且安全可靠，維護簡單方便，真正成為工廠客戶和現場維護人員的***控制器。

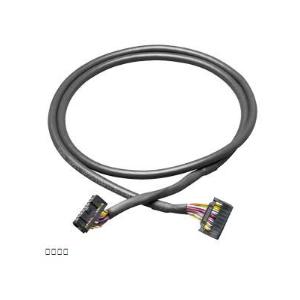

SIEMENS西門子S7-1500 系列6ES7923-0BF00-0CB0產品詳解
CONNECTING CABLE S7 UNSHIELDED 5.0M
連接導線，未屏蔽 用于 SIMATIC S7-300/1500 在前連接器模塊與 連接模塊 16x0.14 mm2 之間 帶 IDC 連接器， 長度 = 5.0 m。
| 目標系統 |
SIMATIC S7-300 / 1500 |
| 應用適宜性 |
數字 I/O 模塊 |
| 產品類型名稱 |
全模塊化接口 |
| 產品名稱 |
預制的圓形電纜 |
| 運行數據 / 標題 |
| 工作電壓 / DC 時 |
|
| ● 額定值 |
24 V |
| ● ***大值 |
60 V |
| 環境溫度 |
|
| ● 運行期間 |
0 ... 60 °C |
| ● 存放期間 |
-30 ... +70 °C |
| 聯合作用的適宜性 |
|
| ● PLC 輸入卡 |
是 |
| ● PLC 輸出卡 |
是 |
| 應用適宜性 |
|
| ● 數字信號傳輸 |
是 |
| ● 模擬信號傳輸 |
否 |
| 產品特點、功能、組件 / 概述 / 標題 |
| 通道數量 |
8 |
| 導線的規格 |
圓形電纜 |
| 導線長度 |
5 m |
| 極數 |
16 |
| 導線數量 / 連接導線 |
16 |
| 導線截面 / 額定值 |
0.14 mm² |
| 顏色 / 電纜護套的 |
黑色 |
| 外徑 / 電纜護套的 |
6.5 mm |
| 材料 / 連接導線的電纜護套 |
PVC |
| 插頭型號 |
IDC 連接器 |
| 電氣連接規格 / 外殼上 |
端子板 |
| 極數 / 在***個接口處 |
16; 前連接器模塊側 |
| 電氣連接規格 / 現場側 |
端子板 |
| 極數 / 在第二個接口 |
16; 終端模塊側 |
| 資格證明 / cULus 許可 |
否 |
| 參考標示 / 符合 IEC 81346-2:2009 |
WG |
| 凈重 |
0.35 kg |
