技術數據

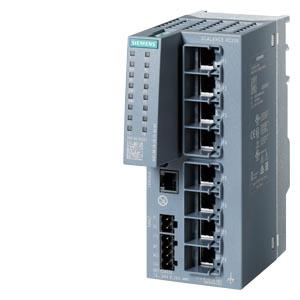

		SCALANCE X208，受管理的 IE 交換機，8個 10/100 Mbit/s RJ45 端口，LED 診斷， 錯誤信號觸點含 設置按鈕，冗余 電源，PROFINET 輸入輸出設備，網絡管理， 集成冗余管理器， 包括電子手冊在 CD-ROM，可選配 C 型插頭
產品類型名稱		SCALANCE X208
傳輸率
傳輸率		10 Mbit/s, 100 Mbit/s
接口 / 用于通信 / 集成的
電氣連接數量
● 用于網絡組件和終端設備		8
10/100 Mbit/s RJ45 端口的數量 / 集成的
● 配有固定護套		8
接口 / 其它
電氣連接數量
● 用于信號觸點		1
● 適用于電源		1
電氣連接規格
● 適用于電源		4 針端子板
移動存儲介質規格
● C-PLUG		是的
信號輸入/輸出
工作電壓 / 信號觸點的
● DC 時 / 額定值		24 V
工作電流 / 信號觸點的
● DC 時 / ***大值		0.1 A
供電電壓，電流消耗，損耗功率
產品組件 / 適用于冗余電源的接口		是的
電壓類型 / 1 / 電源電壓		DC
● 供電電壓 / 1 / 額定值		24 V
● 損耗功率 [W] / 1 / 額定值		3.84 W
● 供電電壓 / 1 / 測定值		18 ... 32 V
● 消耗電流 / 1 / ***大值		0.185 A
● 電氣連接規格 / 1 / 適用于電源		4 針端子板
● 產品組件 / 1 / 電源輸入端上的保險絲		是的
● 保險絲規格 / 1 / 電源電壓輸入端上		0.6 A / 60 V
環境條件
環境溫度
● 運行期間		-40 ... +60 °C
● 存放期間		-40 ... +70 °C
● 運輸期間		-40 ... +70 °C
相對空氣濕度
● 25 °C 時 / 無冷凝 / 運行期間 / ***大值		95 %
防護等級 IP		IP30
結構形式，尺寸和重量
結構形式		緊湊型
寬度		60 mm
高度		125 mm
深度		124 mm
凈重		0.78 kg
緊固類型
● 35 mm DIN 導軌安裝		是的
● 墻壁安裝		是的
● S7-300 異型導軌安裝		是的
● S7-1500 異型導軌安裝		不
產品特點，產品功能，產品組件 / 常規
冗余環形構架 / 重組時間 < 0.3 s		100
星形構架		任意（僅取決于信號運行時間）
產品功能 / 管理，配置，項目組態
產品功能
● CLI		是的
● 基于網絡的管理		是的
● MIB 支持		是的
● 通過電子郵件 TRAPs		是的
● 利用 STEP 7 配置		是的
● 端口鏡像		是的
● 多端口鏡像		不
● IRT 時 / PROFINET IO 交換機		不
● PROFINET IO 診斷		是的
PROFINET 一致性類別		B
產品功能 / 交換機管理型		是的
協議 / 支持
● Telnet		是的
● HTTP		是的
● HTTPS		是的
● TFTP		是的
● FTP		是的
● BOOTP		不
● DCP		是的
● LLDP		是的
● SNMP v1		是的
● SNMP v2		是的
● SNMP v3		是的
識別和維護功能
● I&M0 - 設備專有信息		是的
● I&M1 - 設備標識/地點標識		是的
產品功能 / 診斷
產品功能
● 端口診斷		是的
● 包大小統計		是的
● 包類型統計		是的
● 錯誤統計		是的
產品功能 / DHCP
產品功能
● DHCP 客戶機		是的
產品功能 / 冗余
產品功能
● 環冗余		是的
● 高速冗余協議 (HRP)		是的
● High Speed Redundancy Protocol（HRP，高速冗余協議）和冗余管理器		是的
● High Speed Redundancy Protocol （HRP，高速冗余協議）和備用冗余		不
協議 / 支持 / 媒體冗余協議 (MRP)		是的
產品功能
● Media Redundancy Protocol（MRP，媒體冗余協議）和冗余管理器		是的
● 并行冗余協議 (PRP)/用于 PRP 網絡中		是的
● 并行冗余協議 (PRP)/冗余網絡訪問 (RNA)		不
● 被動偵聽		是的
產品功能 / 安全
協議 / 支持
● SSH		是的
產品功能 / 時間
產品功能
● SICLOCK 支持		是的
協議 / 支持
● NTP		不
● SNTP		是的
標準，規格，許可
標準
● 適用于干擾發射		EN 61000-6-4（A 級）
● 適用于抗干擾性		EN 61000-6-2
平均故障間隔時間 (MTBF)		83.71 y
參考標示
● 符合 IEC 81346-2:2009		KF
● 符合 IEC 81346-2:2019		KFE
標準，規格，許可 / CE
資格證明 / CE標識		是的
標準，規格，許可 / 危險環境
標準 / 適用于防爆區		EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
資格證明
● CCC / 適用于防爆區符合 GB 標準		是的
● 用于 cULus HazLoc / 作為文件編號		E240480（NWHP、NWHP7）
標準，規格，許可 / 其它
資格證明		EN 61000-6-2, EN 61000-6-4
● C-Tick		是的
● KC 許可		是的
● 軌道應用符合 EN 50155		不
● 軌道應用符合 EN 50124-1		不
標準，規格，許可 / 船級社認證
船級社
● American Bureau of Shipping Europe Ltd. (ABS)		是的
● Bureau Veritas (BV)		是的
● Det Norske Veritas (DNV)		是的
● Germanischer Lloyd (GL)		是的
● 韓國船級社 (KRS)		是的
● Lloyds Register of Shipping (LRS)		是的
● Nippon Kaiji Kyokai (NK)		是的
● Polski Rejestr Statkow (PRS)		是的
● 英國***造船技師協會 (RINA)		不
