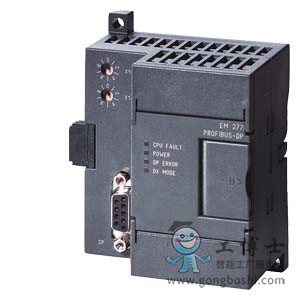

***備件*** SIPLUS S7-200 EM277 -25...+70°C 基于 6ES7277-0AA22-0XA0 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 外部電源供應 (DC 24 V)，***大值 |
180 mA; 30 至 180 mA |
| 來自背板總線 DC 5 V，***大值 |
150 mA |
| 輸出電壓 |
| 額定值 (DC) |
|
| ● DC 5 V |
是的 |
| ● DC 24 V |
是的; 20.4 至 28.8V |
| 輸出電流 |
| 用于接口 (DC 5 V)，***大值 |
90 mA |
| 用于接口 (DC 24 V)，***大值 |
120 mA |
| ● 電流限制 |
0.7 至 2.4 A |
| 功率損失 |
| 功率損失，典型值 |
2.5 W |
| 硬件擴展 |
| 可連接的用戶 |
TD 200 V2.0 以上，OP、TP、PG/PC、S7-300/400、PROFIBUSDP 主站 |
| 接口 |
| RS 485 接口數量 |
1 |
| MPI |
| ● 連接數量，***大值 |
6 |
| 物理接口 |
| RS 485 |
| ● 傳輸速率，***大值 |
12 Mbit/s |
| ● 傳輸速率的自動計算 |
是的 |
| ● 導線長度，***大值 |
1 200 m; 100 至 1200 m，取決于傳輸速度 |
| 協議 |
| 總線協議/傳輸協議 |
PROFIBUS DP（從站），MPI（從站） |
| PROFIBUS DP |
| ● 節點地址的***大數目 |
0 至 99，可調整 |
| ● 每部分的站點數量，***大值 |
32 |
| ● 網絡站點數量，***大值 |
126; 其中***大值 99 EM 277 |
| 通訊功能 |
| 連接數量 |
| ● 可應用于 PG 通訊 |
|
| — 為 PG 通訊預留 |
1 |
| ● 可用于 OP 通訊 |
|
| — 為 OP 通訊預留 |
1 |
| 報警/診斷/狀態信息 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是的 |
| ● 總線故障 BF（紅色） |
是的 |
| ● CPU 故障（紅色） |
是的 |
| ● DX 模式（紅色） |
是的 |
| 絕緣 |
| 絕緣測試，使用 |
在外部信號和控制系統邏輯電路之間： AC 500 V（電的）：SS DC 5 V: 輸出和模塊以及 DC 24 V 電源電壓之間絕緣： AC 500 V***多 1 分鐘）：SS DC 24 V: 非絕緣；與電源電壓 DC 24 V 相同的電路 |
| 連接技術 |
| 插拔式 I/O 端子 |
不 |
| 尺寸 |
| 寬度 |
71.2 mm |
| 高度 |
80 mm |
| 深度 |
62 mm |
| 重量 |
| 重量，約 |
175 g |
