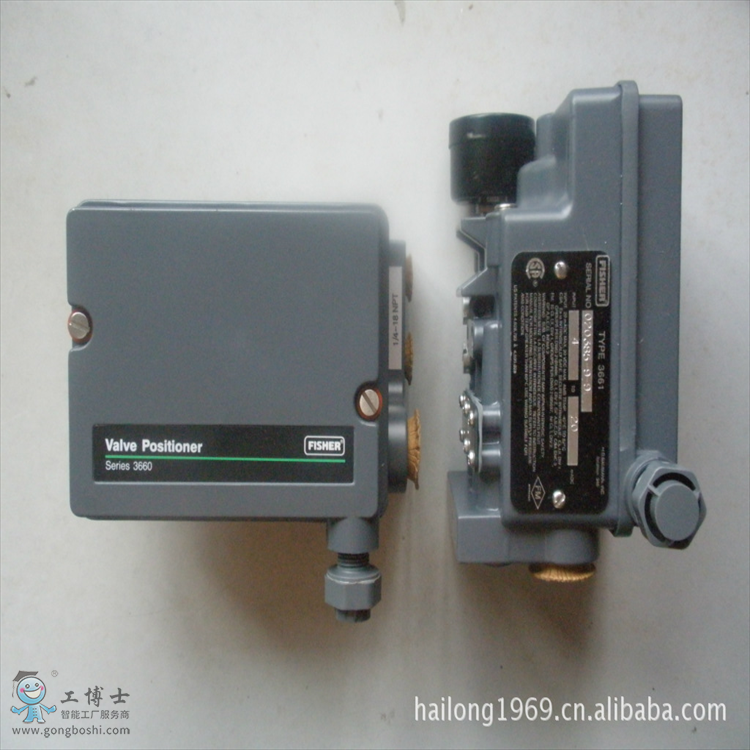

Fisher 3660系列定位器包括以下型號:
3660:單作用氣動閥門定位器
3661:單作用電氣閥門定位器
輸入信號
3660
0.2至 1.0 bar (3至.15 psig),0.4至2.0 bar (6至.30 psig)，或分程（參見表3和4)
3661
4 - 20 mA直流恒定電流，至大恒流輸出電壓為30 VDC。
分程也可供使用，參見表3和表4。
等效電路(3661)
120 Ohm，由三個5.6V齊納二極管并聯
輸出信號
類型:執行機構所需的氣動壓力，至高可達至大供氣壓力
動作:
正向(輸入信號壓力上升，定位器輸出增大);反向(輸入信號壓力上升，定位器輸出減少)
氣源壓力⑴)
建議供氣壓力:比執行機構要求高10%
至大值:6.2 bar (90 psig)或執行機構的至大壓力等級(取較小值)
介質:空氣
3660型和3661型定位器未獲批準使用天然氣作為供氣介質3660型和3661型定位器與作為供氣介質的天然氣不兼容。
費希爾閥門定位器 Fisher3660 規格
區域分類：II 組 2 類氣體和粉塵符合 ATEX，II 組/2 類設備符合 CUTR
認證：ATEX, CUTR, PED
通訊協議：3-15 或 6-30 psi，0.2 -1.0 或 0.4 -2.0 bar，氣動信號
診斷：無
輸入信號：氣動
至大出口壓力：90 psi
安裝類型：執行機構安裝式
工作溫度：標準溫度、高溫
位置控制：調制
安全認證：NIL
供應介質：空氣
特點
定位器的設計提供jing que、快速的響應，能夠承受大多數工廠環境的振動。
增益和阻尼輕松可調，從而可根據特定應用需求微調定位器穩定性。
定位器可接受來自控制設備的標準氣動輸入信號。 此定位器提供分程控制功能以及可調的零位和量程。
3660 定位器的大多數備件是可互換的，因此只需要準備很少的備件。
殼體和護蓋的設計可承受機械振動和粗暴對待。
零位和量程調節無需卸下護蓋即可進行。
要支持通過 FlowScanner 閥診斷系統進行閥門/執行機構/定位器包的診斷測試，可在 3660 定位器和執行機構之間安裝接頭、管道和其他零部件。
3660和3661將清潔、干燥、無油的氣源連接到定位器的氣源接口。使用3/8英寸管子或1/4NPT管道作為供應管線。建議使用能夠去除直徑為40微米的顆粒的供氣過濾器或過濾器調節器。供應壓力不應超過以下限制:
1.對于定位器，不要超過6.2 bar (90 psig)的至大額定壓力。
2.關于執行機構的壓力，請參考相應的執行機構指導手冊,了解至大允許壓力。3.對于閥體組件，不要超過具體閥門的至大允許推力。
