SCALANCE XB-100 產品系列非網管型工業以太網交換機***佳適用于安裝總線形和星形拓撲結構的 工業以太網它們適用于工業領域和樓宇自動化領域。這些交換機采用大端口密度設計，***多有 24 個端口。由于外殼采用了緊湊型輕重量設計，它們適合在控制柜或控制箱中采用省空間型 DIN 導軌安裝方式，也可采用墻裝方式。

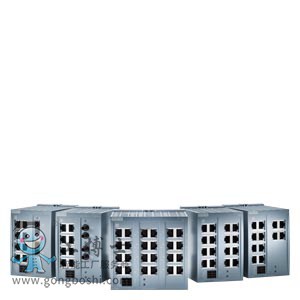

產品版本

• SCALANCE XB108-2 (ST/BFOC)
  8 個 10/100 Mbps RJ45 電氣端口
  2 個 100 Mbps ST/BFOC 光學端口（多模，玻璃），***大距離：5 km
• SCALANCE XB108-2 (SC)
  8 個 10/100 Mbps RJ45 電氣端口
  2 個 100 Mbps ST/BFOC 光學端口（多模，玻璃），***大距離：5 km
• SCALANCE XB112
  12 x 10/100 Mbps RJ45 端口（電氣）
• SCALANCE XB116
  16 x 10/100 Mbps RJ45 端口（電氣）
• SCALANCE XB124
  24 x 10/100 Mbps RJ45 端口（電氣）

• 采用了冗余電源設計，性能可靠，支持故障安全運行
• 實現簡單而又經濟的機器網絡
• 適用于工業領域和樓宇自動化領域，可以采用 24 V DC 和 24 V AC (50/60 Hz) 進行供電
• 符合 PROFINET CC-A 標準，可以作為高可靠性工業以太網和 PROFINET 網絡的組件
• 用于 Zone 2 危險區域 (ATEX, IECEx)
• 通過 LED 燈，便于在現場進行診斷

SCALANCE XB-100 產品系列非網管型工業以太網交換機為在機器或工廠部分中設置具有交換功能的小型電氣/光纖星形或總線形拓撲結構提供了一個成本優化的解決方案。這些交換機采用 24 V AC (50/60 Hz) 電源進行供電，因此，也適用于樓宇自動化領域。

其外殼進行了精心設計，既可在控制柜內采用省空間型 DIN 導軌安裝方式，也可采用墻裝方式。

SCALANCE XB-100 工業以太網交換機針對安裝在 DIN 導軌上進行了優化，但也可以直接安裝在墻壁上。SCALANCE XB-100 交換機具有以下功能：

• 兩個 3 針接線端子，用于連接冗余電源（2 x 24 V AC / DC）和功能性接地
• 發光二極管，用于指示狀態信息（電源）
• 發光二極管，用于指示每個端口的狀態信息（鏈接狀態和數據交換）

提供有以下端口類型：

• 10/100 BaseTX RJ45 端口，電氣：
  自動數據傳輸速率檢測（10 或 100 Mbit/s），帶有自動偵測和自動交叉功能，用于連接長達 100 米的 IE TP 電纜。
• 100 BaseFX，ST/BFOC 端口：
  用于直接連接工業以太網 FO 電纜。多模光纖電纜，***長 5 km
• 100 BaseFX，SC 端口：
  用于直接連接工業以太網 FO 電纜。多模光纖電纜，***長 5 km

數據電纜的所有接頭都位于前面。

• 用于組態總線、星形和環形拓撲結構的電氣工業以太網
• 自動數據傳輸速率檢測（10 或 100 Mbit/s），帶有自動偵測和自動交叉功能
• 網絡配置和網絡擴展簡單；
  對交換機級聯的網絡擴展沒有限制

網絡拓撲結構和網絡組態

SCALANCE XB-100 交換機通常與在控制柜或控制箱中連接的站一起安裝。

組態網絡時，需注意以下邊界條件：

• 兩個 SCALANCE XB-100 交換機之間的 TP 電纜長度：
  • ***大 100 m
  • ***長 10 m，通過帶雙絞線的插接電纜
  • ***長 100 m，通過工業以太網 FC RJ45 插座、IE FC 標準電纜和雙絞線
• 光纜長度：
  • ***長 5 km，通過工業以太網光纜
    多模

診斷

現場通過 LED 燈顯示以下信息：

• 電源
• 端口狀態
• 數據通訊
