簡介
斯派莎克Gilflo ILVA流量計工作原理為彈簧負載變面積式，相對于瞬間的流率產生一個壓差�？捎糜诖蠖鄶�(shù)工業流體、氣體及飽和、過熱蒸汽。ILVA流量計系統介紹見另外的TIS。
口徑和管道連接
DN250和DN300
可安裝于以下法蘭之間：
EN 1092 PN16, PN25 and PN40
BS 10 Table H
ANSI B 16.5 Class 150, 300 and 600
日本工業標準JIS 20
韓國標準KS 20
Gilflo ILVA應安裝于符合BS1600或ANSI/ASME B36.10Sc.40的管道系統。對其它標準的管道，如果流量計 工作于范圍的***大極限處，則流量計下游短管必須符合BS1600或ANSI/ASME B36.10 Sc4
性能

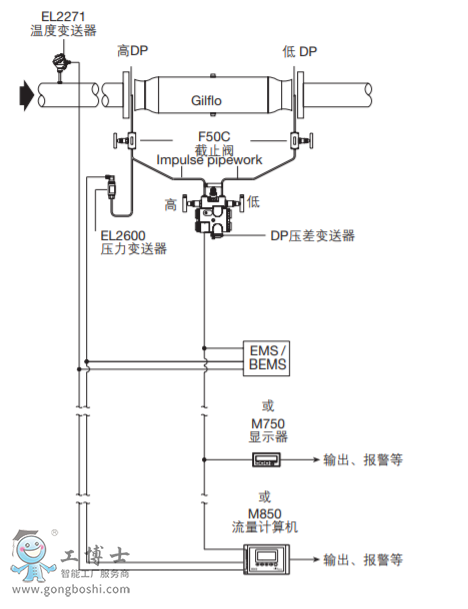

Gilflo ILVA設計與以下電子顯示裝置相連：如M800流量顯示計算機或M750顯示器�；蛘撸c可接收線性輸出信號的EMS/BEMS之類裝置相連。與M800或M750裝置相配的精度：
測量值的+/-1%：在***大流量的5%至100%時。
+/-0.1%FSD：在***大流量的1%至5%時。
重復性優于0.25%。
量程比：***大可達 100:1。
注意
蒸汽質量流量變送器都已在工廠內用相對應的Gilflo ILVA流量計標定過。為了保證質量變送器能正確運行，必需將其對應的流量計一起使用。變送器包裝箱內的標簽上有其對應的流量計的序列號。
壓降
在***大額定流量時通過Gilflo ILVA管道單元的壓降為498 mbar （200英寸水柱）。
流量
計算不同流體通過Gilflo ILVA的排量，需根據下頁的步驟確定當量水流量QE （in l/min），再由下一頁的步驟2 Gilflo ILVA選型表中確定適當?shù)目趶健?/span>
訂購說明
例：1-斯派莎克DN250 Gilflo ILVA流量計，安裝于EN 1092PN40法蘭，本體材質316不銹鋼，介質為飽和蒸汽，壓力10bar g，***大流量28000 kg/h。
