No.8型 熱靜力型定溫排放蒸汽疏水閥
簡介
No.8型定溫排放熱靜力型蒸汽疏水閥，其油填充的熱靜力元件可設定在一定溫度下排放冷凝水。具體排放溫度可在60℃至100℃之間調節設定。
限制條件
閥體設計條件 PN25
PMA-***大允許壓力 25bar g
TMA-***高允許溫度 250℃
PMO-***大工作壓力 17bar g
TMO-***大工作溫度 232℃
設計***大狀態水壓試驗壓力 38bar g

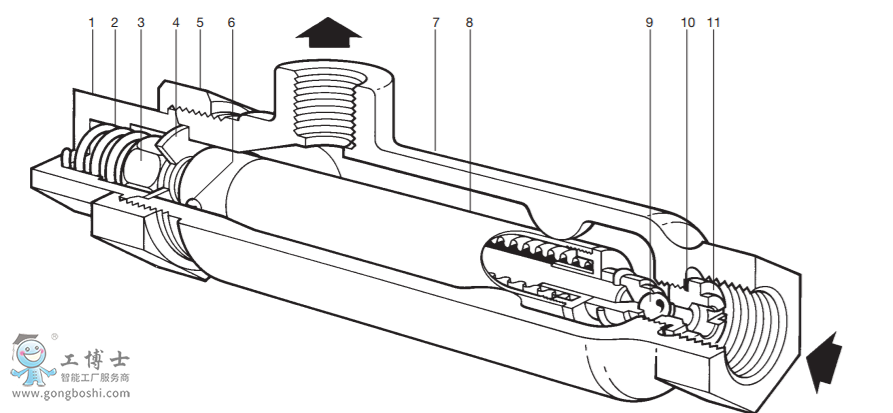

材質
序號 部件 材質
1 調節螺帽 黃銅 BS EN 12165 CW 617N
2 彈簧 不銹鋼 BS 970 302 S31
3 元件螺帽 黃銅 BS EN 12165 CW 617N
4 墊圈 黃銅 BS 2870 CZ 108
5 調節鎖定螺帽 黃銅 BS EN 12165 CW 617N
6 導承螺絲 黃銅 BS 2872 CZ 108
7 閥體 炮銅 BS EN CC 491K
8 熱靜力元件 黃銅
9 閥芯 不銹鋼 AISI 440B
10 閥座墊片 銅 BS 2870 C102
11 閥座 不銹鋼 BS 970 431 S29
