SP80和SP100 雙金屬式蒸汽疏水閥
簡介

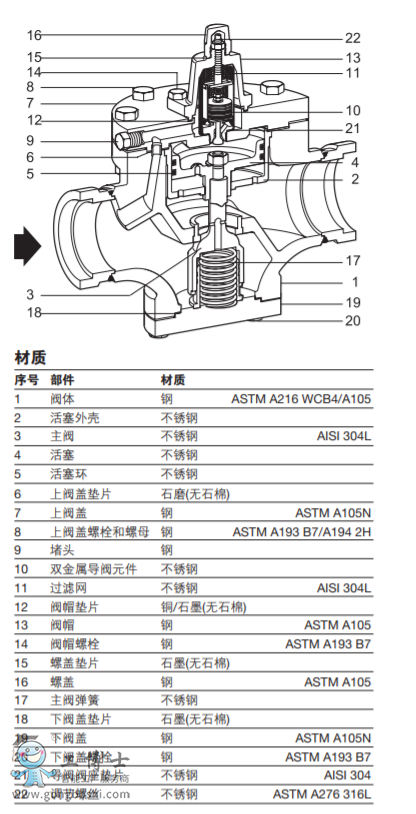

SP80和SP100先導型雙金屬式蒸汽疏水閥，鑄鋼材質，內置過濾網。特別為大流量應用而設計，可在外部設定疏水閥的排放溫度。系統起機時，該閥能夠快速排除空氣、不凝性氣體和冷水，不會泄漏蒸汽。
該閥能夠承受一定的過熱度，可在線維修。雙金屬的導閥裝置，通過一個與主閥相連的大口徑活塞，控制主閥的開閉。
可供型號
SP80N和SP100N 適用于低壓應用
SP80E和SP100E 適用于中壓應用
口徑和管道連接
DN80 SP80和DN100 SP100法蘭連接PN40, ANSI 150和ANSI 300。
限制條件
SP80N和SP100N
閥體設計條件 Class 300
PMO - ***大工作壓力 3 bar g
TMO - ***大工作溫度 300℃
***低工作壓力 0.5 bar g
△PMX ***大背壓不能超過上游壓力 90%
設計***大冷態水試驗壓力 76 bar g
SP80E和SP100E
閥體設計條件 Class 300
PMO - ***大工作壓力 21 bar g
TMO - ***大工作溫度 300℃
***低工作壓力 1.5 bar g
△PMX ***大背壓不能超過上游壓力 90%
設計***大冷態水試驗壓力
SP80和SP100的選型
SP80和SP100可提供2種不同的導閥組件（N型和E型）和4種不同的閥座型號以滿足相應的排量要求。
請按以下方法選擇合適的雙金屬導閥和閥座。
1. 需提供疏水閥進口壓力
如進口壓力低于3 bar g，需選擇N型導閥。如進口壓力超過3 bar g，則需選擇E型導閥。
2. 需提供疏水閥下游壓力，以確定其工作壓差。
3. 根據工作壓差和需要的排量，使用以上疏水閥排量圖。
選型示例
1. 疏水閥的進口壓力為10barg，選擇E型導閥。
2. 疏水閥的下游壓力為6barg，則工作壓差為4bar。
3. 如需要的排量為25000kg/h，則可根據壓差和排量選擇SP80E或SP100E，46mm閥座口徑。因?yàn)榇伺帕空媒橛?6mm閥座排量范圍內，但并不位于中間，如選擇54m閥座，則疏水閥的性能得不到***佳體現。
