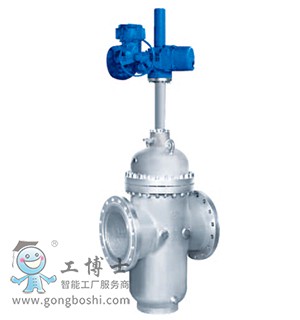

圣伯萊Sanbora 平板閘閥

---

產品介紹

平板閘閥廣泛使用在石油、天然氣長輸管線及液化氣、煤氣等領域作為開-關型控制閥門。閥門采用鍛造或鑄造的閥體，閘板有帶導流

孔和不帶導流孔及單閘板和雙閘板兩種結構；而閘座設計為雙向密封，金屬硬密封為主，軟密封為輔的二次密封形式。該系列平板閘閥設

計合理，結構緊湊，抗硫、耐蝕、耐磨、密封可靠，同時開關扭矩輕，易操作。

產品設計規范

設計制造：API 6D；GB/T 19672；JB/T 5298；BS 5157

端—端連接尺寸：API 6D；GB/T 19672；JB/T 5298

端部連接：ASME/ANSI B16.5&B16.47a&ASME B16.25；GB；JB；HG；JIS；DIN

試驗與檢驗：API 6D&GB/T 19672；GB/T 26480；BS 12266

產品設計特點

全通徑設計，方便清掃管線                                                       雙阻塞雙泄放（DBB）結構

閥體采用鍛造或鑄造，閘板和閥座全部采用鍛造                   防火設計，符合API 607/API 6FA

閥桿設置上密封結構                                                         中腔超壓自動泄放

雙閥座，雙向密封，軟密封與金屬密封形成二次密封          閥座和閥桿帶緊急注脂密封結構及裝置

閘板可選單閘板或雙閘板及帶導流孔和不帶導流孔型式       開頭靈活，易操作，壽命長，免維護

材料組合

產品范圍

公稱通徑：1/2"~48"(DN15~DN1200)

壓力等級：ANSI/ASME 150LB~2500LB(PN16~420Mpa)

適用溫度：-46℃~425℃

操作方式：手柄、齒輪箱、電動、氣動、液動
