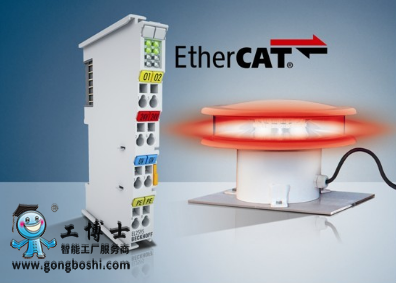

帶EtherCAT接口的 LED 鎮流器端子模塊，集成診斷功能 EtherCAT端子模塊 EL2595 用作控制“LED鎮流器”，可直接連接 LED 燈。端子模塊寬度僅為 12 mm，集成了控制、調光和監測功能。它可以連接各種電壓和電流范圍的燈具，因此具有普遍適用性。
由于能夠控制電流，因此可以根據設定值進行開關和調光。通過EtherCAT可以實現多個 LED 燈的同步，集成的電流測量功能夠?qū)崿F(xiàn)狀態監測和相關綜合診斷。
LED 燈在市場上越來越受歡迎，因?yàn)榕c其它光源相比，它在光強、光質、使用壽命、電流消耗、產品種類及成本上都有著很大的優勢。在EtherCAT I/O 系統中，LED 端子模塊 EL2595 通過調整0…700 mA LED 燈的恒定電源。24 V 電源電壓從而產生 2...48 V的電壓。通過調整LED燈的電流實現調光。對于監測和調試而言，輸入和輸出電流和電壓通過過程數據測量和讀取。
EL2595 用于控制和同步高精度 LED 燈。例如風力發電機上的障礙照明、質檢用的視覺檢測系統或高速、高精度閃光或曝光過程等場合。
整個風場的障礙照明同步
例如，障礙照明所用的 LED 燈的亮度可在黃昏或大霧的情況下控制。自帶的電流測量功能不僅可確保可靠地采集電流實際值，還可以提供先進的診斷功能。定義好的閃光頻率可同步到整個系統和風場范圍中。EtherCAT分布式時鐘和時間戳功能能夠設置起始時間（分辨率 1 ns）和脈沖長度（慢 1 μs）。然后，EL2595 會根據所設定的電流值自動執行指定的脈沖。
