IP67模塊化I/O站點

分布式

靈活

開放系統

緊湊型I/O系統

Cube是一款以模塊化理念設計的現場總線系統，可***實現分布式安裝概念。其靈活性表現在任何應用場合都可匹配完

美解決方案 – 從IP20至IP69K。

Cube代表著: 功能強大，插拔連接，牢固且緊湊的設計，全封裝模塊，以及多功能的輸入輸出。模塊可安裝在傳感器和執行

器旁邊。

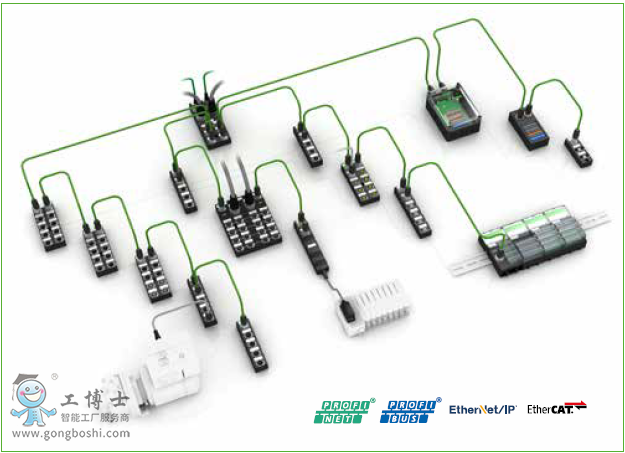

Cube67 I/O 模塊

1.總線節點

• PROFIBUS DP

• PROFINET IO

• EtherNet/IP

• EtherCAT

2.診斷網關

• 易于診斷

• Ethernet TCP/IP

3.數字量輸入

• NPN

• VPN

4.數字量輸入/輸出

• 多功能

5.功能模塊

• IO-Link

• 計數模塊

• 通訊模塊

6.模擬量輸入/輸出

• 電壓/電流

• 電阻與溫度

• 熱電偶

7.安全輸出

• 被動

8.衛生設計的功能模塊

• 多功能

• IO-Link

9.Cable/Valve

• 數字量輸出

• 數字量輸入/輸出（多功能）

•安全輸出

•閥連接

•尾端配開放式電纜

CUBE系統亮點

以客戶為導向的安裝理念，

通過降低設計和安裝工作量，實現良

好的成本效益比

通過多功能接口和眾多功能模塊提

供極高的靈活性(IO-Link, RS485/

MOVIMOT®...)

獨立的系統對全球所有通用總線

系統實現了“更換總線而無需更換

系統”

通過***和詳細的診斷選項實現系

統透明運行

CUBE67 診斷網關

簡化診斷功能

調試工程師使用診斷網關方式檢查

Cube系統的拓?fù)浣Y(jié)構，并可以在早

期階段檢測安裝故障。

機器或系統制造商的維護人員通過

臨時組建診斷網關來快速識別錯

誤。此外，該系統是機器驗收測試的

***解決方案。為了能夠通過遠程

訪問、指導現場維修人員，***集成

變得至關重要。

機器或系統的操作人員，將診斷網

關***地集成到系統中，從而能夠

在早期階段對潛在的問題作出反

應。***好的情況是，故障排除已經完

成，安裝人員在維修時已隨身攜帶

所需的備件。

高附加值應用功能

1.診斷

向控制器發送詳細的診斷消息，并在插槽處有LED狀態指示燈。有效減少了調試和停機

時間。

2.多功能 I/O

連接可以根據在分布式安裝中的任何給定位置的需求被設置為輸入、診斷輸入或輸出。允許

將各種組件集成到一個模塊。因此，提高了靈活性的同時減少了各種組件數量。

3.節省時間與成本

通過減少設計和安裝硬件、軟件時間，提高生產能力并縮短交貨時間，***大限度地節約了成本。

這就是Cube的競爭優勢所在。

4.安全

Cube支持被動安全技術解決方案。匹配閥島的M12輸出和連接器，可用于***高達3類和性能等

級d的安裝(符合 DIN EN ISO 3849). 這種安全技術的簡單集成，無需過多接線工作。

5.連接

Cube67只需要一條系統總線線纜即可實現電力和數據傳輸。預制線纜可以盡量減少接線錯誤。

這種安裝方式與常規安裝相比可以縮短一半的時間和空間。

穆爾電子的IO-Link

6.在Cube67+中集成智能IO-Link設備，為使用可變機器提供了更多的可能性。Cube67+通過

整合IO-Link為M12端口提供附加功能。這使得設備的參數設定變得靈活和自動化。
