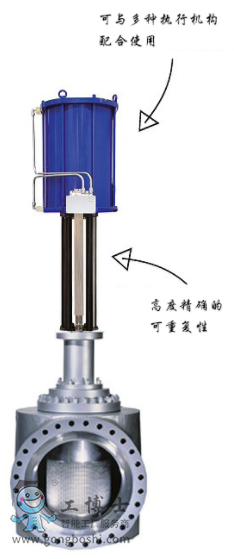

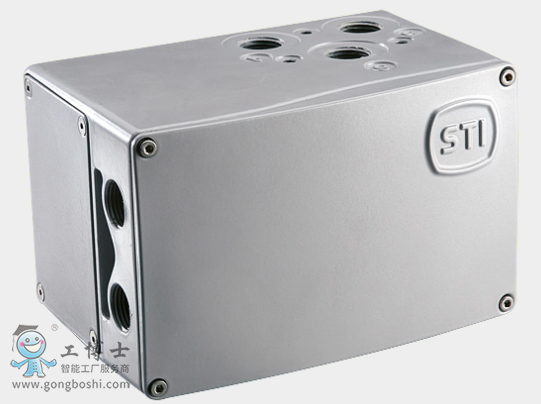

FasTrak是一款高效能、高精度的電子氣動閥門控制器，是傳統定位器的替代產品。它動態性能卓越、流量大（Cv = 2）。通過HARTTM裝置或通過自動校準進行配置和校準。FasTrak可與單作用和雙作用式執行機構配合使用，可選擇是否配備彈簧、活塞和隔膜。
主要特征
流量大、控制***
獨特設計使大體積執行機構可以高速運行，無需額外放大裝置（增壓或快速排氣裝置）
控制系統算法和硬件
雙作用活塞、隔膜、旋轉執行機構（帶彈簧或不帶彈簧）自動校準；獲得***的開合沖程可調獨立控制參數
牢固閥軸設計
對安裝和連接造成的徑向和軸向外部載荷不敏感
環境保護
IP66保護和獨特的排氣保護系統，使其適合安裝在有熱帶雨、灰塵、沙子、鹽蝕的嚴酷環境中
4-20 mA定位反饋
可配置跳閘數字輸入
限位開關和/或報警報可配置數字輸出
通訊
帶HART™通信協議的4-20 mA控制系統和動力
高速串聯
軟件界面
專門軟件（RCFT）來設置、定制、控制和監控高動態性能
認證和審批
歐洲CE認證
本安（Ex ia）/ 防爆（Ex d [ia]）符合：
FasTrak可選擇316不銹鋼材質，帶防爆阻隔
優勢
大部分應用中不需要放大器
對放大裝置優異的控制能力
大流量，快速、***的整體控制能力
強大的自動校準軟件，可以對參數進行全面?zhèn)�性化設置
大量可配置的嵌入式功能
堅固的設計，全金屬殼體
技術規格
連接
動力
2條信號線（***小3.5 mA，12/30 Vdc）
電氣連接
信號½" NPT（或根據需要使用公制M20x1.5）輔助輸入/輸出½" NPT（或根據需要使用公制M20x1.5）
氣動連接
½" NPT內螺紋
通信協議
HART™
TTL RS232
輸入
信號
4-20 mA，帶HART™協議
可配置分程
開關
Nr 2可配置數字化（光耦 24Vdc）
輸出
定位
4-20 mA 無源環路
開關
Nr 2可配置數字化（光耦 24Vdc）
行程活動
旋轉角度反饋
30°/120°（<30°，分辨率更低）
速度可調
范圍：0/300秒，各個方向可單獨配置
特征曲線
線性
等百分比
可配置
控制參數
各個方向可單獨配置
行程控制
***小和***大可設定行程限制
底座推力可調
供氣
儀表氣源
不含油污、水分和粉塵，符合ISO 8573-1 -
3級標準
供壓
2.5÷10 bar
空氣消耗
6 bar條件下，1.5 Nm3/h
選項和附件
遠程反饋傳感器
通用連接：
長行程線性執行機構（70÷1500 mm）
適用于旋轉應用的VDI/VDE 3845
側軛架或頂裝式應用杠桿
定制應用
直接安裝的氣動附件：
儀表和鎖定閥門
集中或高靜音排氣
高速通信組件
高度防腐的316不銹鋼外殼
失位版
帶功能補丁的高級診斷
顯示和按鈕
低流失版
性能數據（對于> 90°角）符合IEC61514-2
滯后現象 + 死區
±0.15%
可重復性
±0.15%
敏感性
±0.1%
線性
±0.3%
環境溫度的影響
每10°C，影響0.3%
容氣量
在6 bar（CV 2.3）狀態下可達180 Nm3/h
環境容量
環境
防護IP66 NEMA 4X
運行溫度
-40°到+80°C
-GOST: 50°到+80°C
濕度
***高100%
震動
***大：2g（ISA S75.13）
CE標示
符合CE及EMC
材料
鋁
不銹鋼反饋軸
全316不銹鋼
重量
鋁（Ex ia）3.25 kg
鋁（Ex d）4.11 kg
不銹鋼316（Ex ia）8.82 kg
不銹鋼316（Ex d）10.78 kg
遠程控制軟件界面
界面用戶友好，單屏即可顯示所有關鍵參數
容易進行機械反饋調正的工具
自動校準指南
通過互動啟動頁可完全控制所有參數
參數可配置的性能監控圖表工具
事件和錯誤報告
經認證的HART™協議通信，符合375/475手持式設備要求
高級診斷功效補丁1：閥門簽名——階躍響應
高級功能功效補丁2：穩定性控制——底座頻率響應分析的軟方法
