產品概述

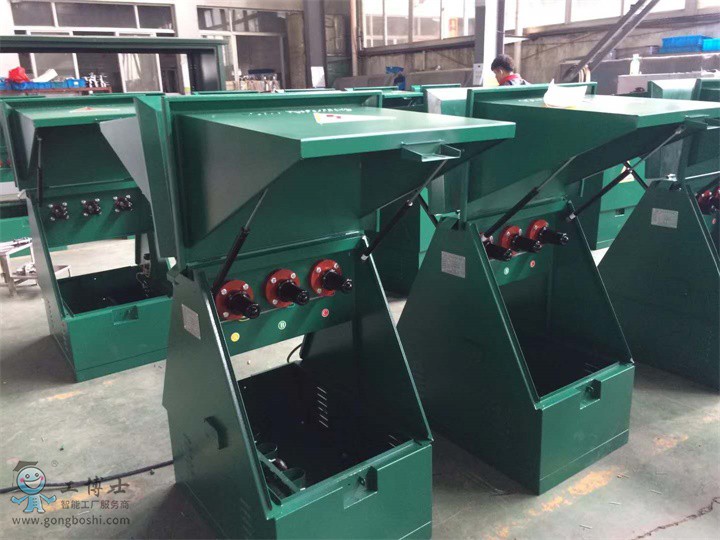

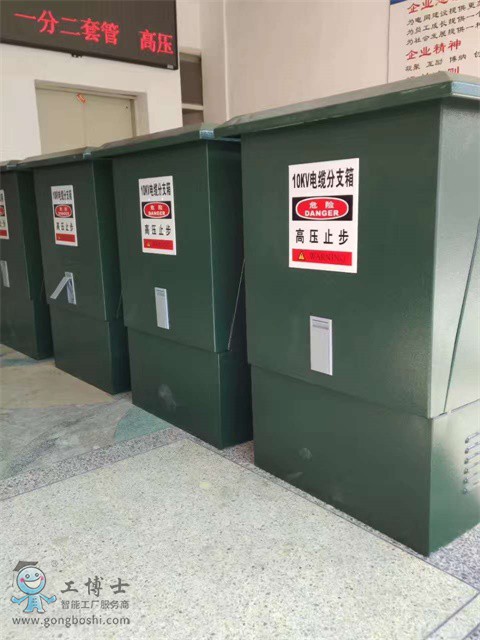

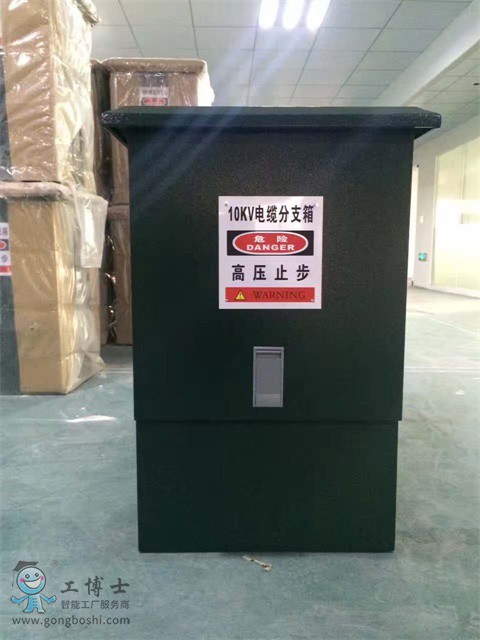

歐式電纜分接箱是近期在廣泛用于電力電網系統中的電纜化工程設備，它的主要特點是雙向開門、利用對接套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需要大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜頭。





適應環境

·環境溫度：上限氣溫：+40℃，下限氣溫-30℃

·風速：相當34m/s（不大于700Pa）

·濕度：日相對濕度平均值不大于95% 月相對濕度平均值不大于95%

·防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2

·安裝地點傾斜度：不大于3°

·安裝環境：周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，



安裝地點無劇烈震動





 廣西南寧10KV國標DFW-12高壓電纜分支箱安裝、調試及安裝基礎要求



a、安裝時將分支箱放在基礎的導軌上，并用螺栓緊固。安裝基礎圖見附圖1.



b、分支箱的主接地排與基礎內的接地極相連接，該連接線應能承受短路引起的熱和機械應力，應保證接地系統的連續性和可行性。



c、安裝后應檢查主母線，電纜及連接處等的安裝是否牢靠，接觸是否良好，檢查各元件性能是否正常。



d、按各自產品要求安裝并調試合格后，再對分支箱進行現場交接試驗，試驗合格后，方可投入運行。




 廣西南寧10KV國標DFW-12高壓電纜分支箱維護和修理



a、每年應有一次以上對分支箱內外表面，特別是絕緣件的表面進行除塵清潔工作。



b、分支箱在運行五年后（在正常使用環境條件下）應對其主回路和輔助回路的絕緣水平進行檢查。



c、在維護和修理時需停電后進行。



d、在維護和修理時，于卸下前內門后，可松下固定螺栓，卸下頂蓋及前內門上的插槽面板（當用螺栓固定時），以方便檢修。





 廣西南寧10KV國標DFW-12高壓電纜分支箱包裝、吊運、開箱檢查和貯存等



1 包裝和吊運要求



分支箱在出廠時為單臺包裝，運輸時不得翻滾、側放。當運輸過程中需要起吊時，應按包裝箱上所標注的位置進行。



2 開箱檢查



用戶在開箱前，應對分支箱的包裝進行檢查。開箱應在干燥及不受淋雨的場所進行。拆箱時注意保護產品避免損傷。開箱后，應及時進行外觀檢查，檢查內部元件有無破損。檢查配件是否與裝箱清單及訂貨單相符。



3 貯存



分支箱應放在通風良好、并能防止各種有害氣體侵入的場所，嚴禁與化學藥品，酸堿及蓄電池等保存在同一倉庫內。





出廠文件



a、安裝使用說明書。



b、產品合格證。



c、所選用的主要電器元件的安裝使用說明書。



d、產品出廠試驗記錄。



e、裝箱單。




 廣西南寧10KV國標DFW-12高壓電纜分支箱訂貨須知



客戶應向本廠提供以下數據：



a、產品名稱、型號、規格、進出線路數、數量及交貨期限。



b、分支箱內所裝電器設備的名稱、型號、規格和數量。



c、箱殼材料（鐵板或不銹鋼外殼）及漆色選擇，如無要求則按本廠標準供給。
